CM24G-SR-L
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP66/67 |

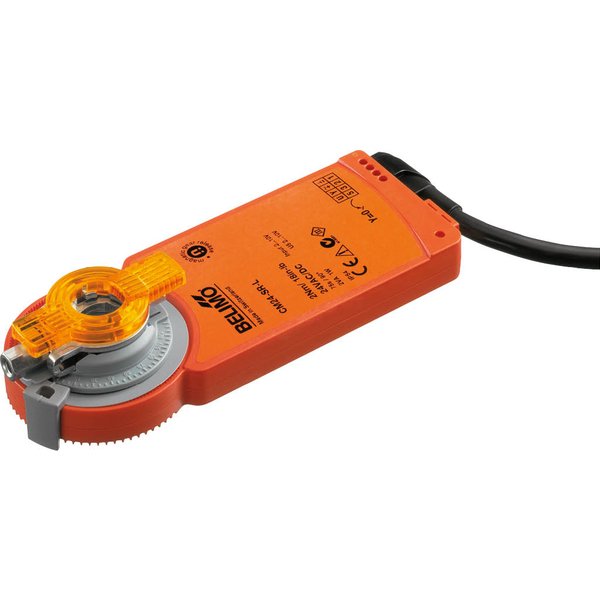

Analogowy siłownik do przepustnic powietrza CM24G-SR-L
Siłownik CM24G-SR-L to urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w instalacjach budynkowych. Jest to idealne rozwiązanie do aplikacji z przepustnicami o powierzchni sięgającej około 0.4 m².
Główne cechy produktu
- Moment obrotowy silnika wynoszący 2 Nm
- Zasilanie napięciem znamionowym AC/DC 24 V
- Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 2...10 V
- Posiada sygnał sprzężenia zwrotnego 2...10 V informujący o aktualnym położeniu
- Wysoka klasa szczelności IP66 gwarantuje optymalną ochronę w kompaktowej obudowie
Tryb pracy
Siłownik jest sterowany za pomocą standardowego sygnału nastawczego DC 0...10 V, co pozwala na ustawienie go w pozycji odpowiadającej wartości sygnału. Napięcie pomiarowe U służy do elektrycznego sygnalizowania położenia przepustnicy w zakresie 0...100% i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników.
Prosty montaż i obsługa
Urządzenie montuje się bezpośrednio na osi przepustnicy (o średnicy ø6...12,7 mm) za pomocą uniwersalnego zacisku. Dołączony do zestawu zacisk Z-ARCM zabezpiecza siłownik przed obracaniem. Ręczne przestawienie jest możliwe dzięki użyciu magnesu, który jest zintegrowany ze wskaźnikiem położenia. Przyłożenie go w oznaczone miejsce powoduje wysprzęglenie przekładni i umożliwia swobodną regulację.
Wysoka niezawodność i precyzja działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Kąt obrotu jest regulowany za pomocą ograniczników mechanicznych w zakresie do 95°. Funkcja ukrytej synchronizacji zapewnia, że zakres sygnału sterującego zawsze odpowiada efektywnemu zakresowi ruchu, automatycznie dostosowując się podczas pracy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 19.2...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | obrót w lewo (ccw) |
| Uwaga dotycząca kierunku ruchu: | Y = 0 V: lewy ogranicznik, położenie 0 |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 95°, stałe ustawienie |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP66 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
