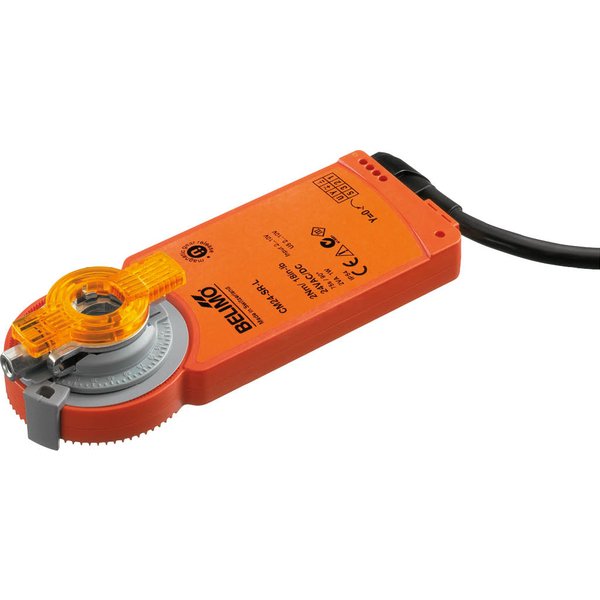

CM24G-SR-R

Siłownik obrotowy, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, IP66, obrót w prawo

Kod produktu: CM24G-SR-R

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2 Nm
Napięcie zasilania:	24 V
Sterowanie:	Analogowe
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP66

Analogowy siłownik do przepustnic powietrza CM24G-SR-R

Siłownik analogowy CM24G-SR-R został zaprojektowany do precyzyjnego sterowania przepustnicami powietrza w instalacjach wentylacyjnych, klimatyzacyjnych i grzewczych. Jest to idealne rozwiązanie dla przepustnic o powierzchni dochodzącej do 0.4 m². Urządzenie charakteryzuje się kompaktową budową i wysokim stopniem ochrony IP66, co zapewnia jego niezawodność nawet w trudnych warunkach.

Kluczowe cechy i funkcje produktu

Precyzyjne sterowanie analogowe: Urządzenie jest sterowane za pomocą standardowego sygnału 2...10 V DC, co pozwala na dokładne ustawienie pozycji przepustnicy. Dodatkowo, siłownik generuje sygnał zwrotny 2...10 V, który informuje o aktualnym położeniu i może być wykorzystany do sterowania kolejnymi urządzeniami.
Prosta i szybka instalacja: Montaż siłownika odbywa się bezpośrednio na osi przepustnicy (o średnicy od 6 do 12.7 mm) za pomocą uniwersalnego zacisku. W zestawie znajduje się również element zabezpieczający przed obracaniem, co gwarantuje stabilność montażu.
Możliwość ręcznej obsługi: Dzięki zintegrowanemu magnesowi, umieszczonemu we wskaźniku położenia, możliwe jest ręczne przestawienie siłownika przez wysprzęglenie przekładni, co ułatwia konfigurację i serwis.
Elastyczny zakres pracy: Kąt obrotu można dostosować za pomocą mechanicznych ograniczników w zakresie do 95°, co pozwala na dopasowanie do wymagań konkretnej instalacji.
Niezawodność i bezpieczeństwo: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu ustawionego punktu końcowego.
Inteligentna synchronizacja: Funkcja ukrytej synchronizacji zapewnia, że zakres sygnału sterującego zawsze odpowiada rzeczywistemu zakresowi ruchu siłownika, co gwarantuje dokładność działania przez cały czas eksploatacji.

Główne parametry

Zastosowanie: Przepustnice powietrza do ok. 0.4 m²
Moment obrotowy: 2 Nm
Zasilanie: Napięcie znamionowe AC/DC 24 V
Stopień ochrony: IP66
Certyfikat higieniczny: Zgodność z VDI 6022 Część 1 / SWKI VA 104-01

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy - praca:	1W
Pobór mocy w stanie spoczynku:	0.5 W
Moc znamionowa:	1.5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Tolerancja pozycjonowania:	±5%
Kierunek ruchu - silnik:	obrót w prawo (cw)
Uwaga dotycząca kierunku ruchu:	Y = 0 V: prawy ogranicznik, położenie 0
Ręczne przestawianie:	przy użyciu magnesu
Kąt obrotu:	95°, stałe ustawienie
Czas ruchu - silnik:	75 s / 90°
Poziom mocy akustycznej – silnik:	35 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny, podłączany (ze zintegrowanym magnesem wysprzęglającym przekładnię)
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP66
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Badanie higieniczne:	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.25 kg
