CM24K-F-T-L.2

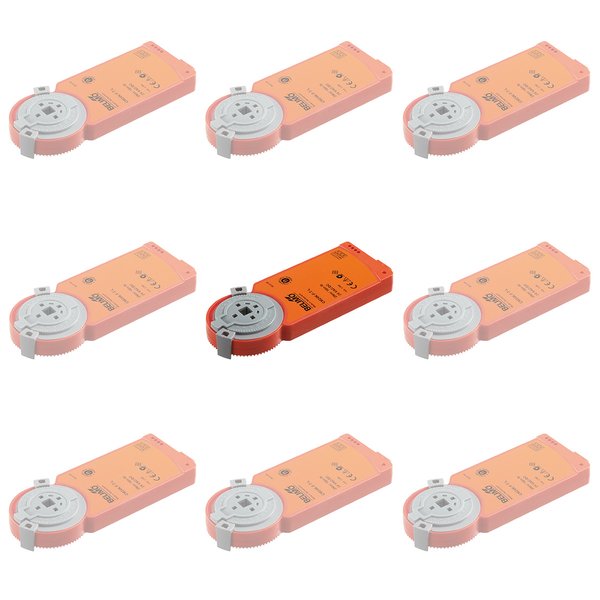

Siłownik do przepustnic CM24K-F-T-L

Siłownik CM24K-F-T-L to specjalistyczne urządzenie przeznaczone do precyzyjnego sterowania przepustnicami powietrza w systemach wentylacyjnych i klimatyzacyjnych (HVAC). Jest dedykowany do współpracy z modułem SKM230-T-B12, realizując funkcję sterowania typu Otwórz/Zamknij. Siłownik jest odpowiedni do pracy z przepustnicami o powierzchni sięgającej około 0,4 m².

Kluczowe cechy produktu

• Moment obrotowy: 2 Nm
• Zasilanie: Napięcie znamionowe DC 24 V
• Sterowanie: Wymaga modułu SKM230-T-B12 do działania
• Funkcja bezpieczeństwa: Zapewnia powrót do pozycji bezpiecznej
• Montaż: Połączenie kształtowe na oś o wymiarach 8x8 mm

Główne zalety i funkcje

Prosty montaż bezpośredni

Dzięki konstrukcji z osią wydrążoną, siłownik można zamontować bezpośrednio na osi przepustnicy. W zestawie znajduje się zacisk zabezpieczający Z-ARCM, który zapobiega obracaniu się urządzenia podczas pracy.

Przestawianie ręczne

Możliwe jest ręczne ustawienie pozycji przepustnicy. Wystarczy przyłożyć dołączony do zestawu magnes (Z-MA) do oznaczonego na obudowie miejsca, co powoduje tymczasowe wysprzęglenie przekładni i umożliwia swobodny obrót.

Regulowany kąt obrotu

Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników, które pozwalają na jego ograniczenie po obu stronach w zakresie do 95°.

Wysoka niezawodność działania

Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania zewnętrznych wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę, potwierdzoną trwałością na poziomie minimum 60 000 cykli.

Uwagi dotyczące bezpieczeństwa i eksploatacji

Produkt został zaprojektowany do użytku wyłącznie w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Montaż powinien być przeprowadzony przez wykwalifikowany personel, zgodnie z obowiązującymi normami. Siłownik jest bezobsługowy, a jego otwieranie lub modyfikacja są zabronione. Przy doborze siłownika należy uwzględnić dane techniczne dostarczone przez producenta przepustnicy.
