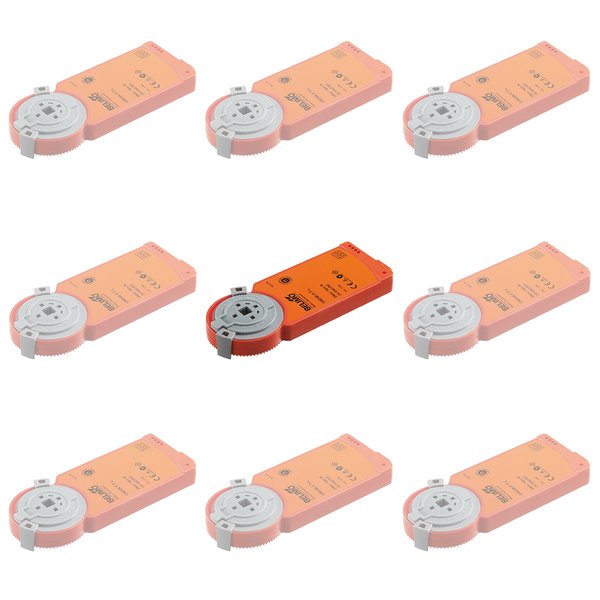

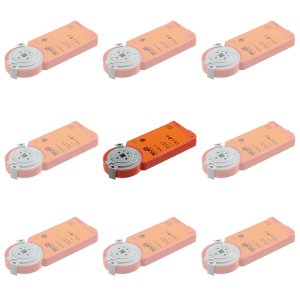

CM24K-F-T-R.2
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Połączenie kształtowe |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP20 |
Zastosowanie i charakterystyka siłownika CM24K-F-T-R
Siłownik CM24K-F-T-R to urządzenie przeznaczone do sterowania przepustnicami powietrza w instalacjach budynkowych, dedykowane do współpracy z modułem SKM230-T-B12. Zapewnia precyzyjne działanie w trybie Otwórz/Zamknij i jest odpowiedni do przepustnic o powierzchni sięgającej 0,4 m². Urządzenie wyposażono w funkcję bezpieczeństwa, gwarantującą niezawodność systemu.
Kluczowe parametry:
- Moment obrotowy silnika: 2 Nm
- Znamionowe napięcie zasilania: DC 24 V
- Maksymalna powierzchnia przepustnicy: ok. 0,4 m²
- Typ sterowania: Otwórz/Zamknij z modułem SKM230-T-B12
- Połączenie mechaniczne z osią: Gniazdo kształtowe 8x8 mm
Cechy produktu
Łatwy montaż bezpośredni
Dzięki konstrukcji z osią wydrążoną, siłownik montowany jest bezpośrednio na osi przepustnicy. Stabilność instalacji zapewnia dołączony do zestawu zacisk Z-ARCM, który chroni urządzenie przed obrotem.
Przestawianie ręczne
Przekładnię można w prosty sposób wysprzęglić, aby ręcznie ustawić pozycję przepustnicy. Służy do tego magnes Z-MA (w zestawie), który wystarczy przyłożyć w oznaczonym miejscu na obudowie.
Regulowany kąt obrotu
Zakres pracy siłownika można łatwo ograniczyć i dostosować do indywidualnych potrzeb instalacji przy użyciu mechanicznych ograniczników.
Wysoka niezawodność działania
Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po dojściu do mechanicznego ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | DC 24 V |
| Zakres roboczy: | DC 19.2...28.8 V |
| Pobór mocy - praca: | 0.5 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Pobór mocy w stanie spoczynku, wskazówka: | 0 W przy braku zasilania / położenie zamknięte |
| Moc znamionowa: | 1 VA |
| Przyłącze zasilania / sterowania: | Zaciski Przewód miedziany lity 1,5 mm² lub pleciony 1,0 mm² (3-żyłowy) Zaciski do litych przewodów miedzianych 3 x 1,5 mm² lub miedzianych przewodów linkowych 3 x 1,0 mm² |
| Siłownik - połączenia modułu: | Drut miedziany: min. 0,5 mm², maks. 1,5 mm² Miedziany przewód pleciony: min. 0,5 mm², maks. 1,0 mm² Długość maks. 200 m |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Kierunek ruchu - silnik: | obrót w prawo |
| Ręczne przestawianie: | przy użyciu magnesu |
| Kąt obrotu: | 95° |
| Uwaga dotycząca kąta obrotu: | możliwość zmniejszania po obu stronach przy użyciu nastawialnych ograniczników mechanicznych |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Mechanical interface: | Połączenie kształtowe 8x8 mm |
| Wskaźnik położenia: | Mechaniczny, podłączany (Z-PICM dostępny jako wyposażenie dodatkowe) |
| Trwałość: | Min. 60'000 pozycji bezpiecznych na 95° |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP20 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Badanie higieniczne: | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.13 kg |
