EF230A-S2

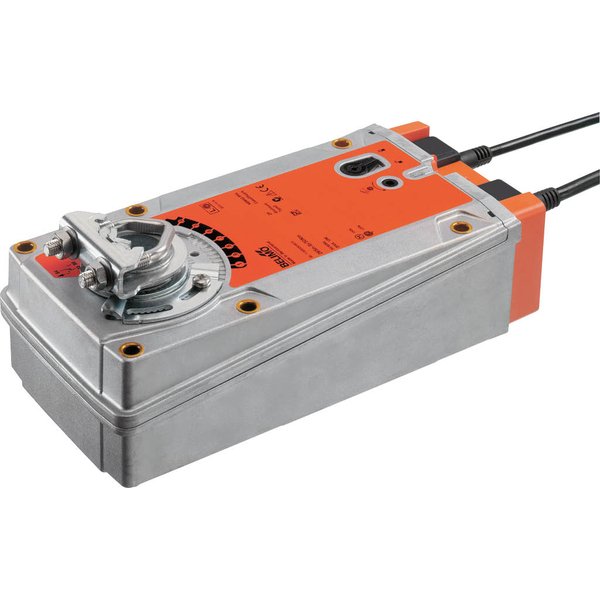

Siłownik obrotowy EF230A-S2 z funkcją bezpieczeństwa

Siłownik obrotowy EF230A-S2 z funkcją powrotu sprężynowego to niezawodne rozwiązanie przeznaczone do sterowania przepustnicami powietrza o powierzchni do około 6 m² w instalacjach HVAC. Jego głównym zadaniem jest precyzyjne ustawianie przepustnic i zaworów w systemach wentylacyjnych, grzewczych i klimatyzacyjnych. Urządzenie zasilane jest napięciem w szerokim zakresie AC 100...240 V i sterowane w trybie Zamknij/Otwórz.

Kluczowe cechy produktu

• Niezawodna funkcja bezpieczeństwa: W trakcie normalnej pracy siłownik napina sprężynę powrotną. W przypadku zaniku napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia przepustnicę do zdefiniowanej pozycji bezpiecznej.
• Prosty montaż bezpośredni: Montaż urządzenia jest szybki i łatwy dzięki uniwersalnemu zaciskowi, który mocuje siłownik bezpośrednio na osi przepustnicy. W zestawie znajduje się również zabezpieczenie przed obracaniem.
• Możliwość sterowania ręcznego: Siłownik wyposażono w korbę do ręcznego przestawiania oraz przełącznik blokady, który pozwala na unieruchomienie przepustnicy w dowolnej pozycji. Odblokowanie następuje manualnie lub po przywróceniu zasilania.
• Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników kąta obrotu.
• Wysoka niezawodność i trwałość: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ustawionego ogranicznika.
• Elastyczna sygnalizacja położenia: Dwa wbudowane styki pomocnicze (jeden stały oraz jeden nastawialny) umożliwiają przesyłanie sygnałów zwrotnych o pozycji przepustnicy, co pozwala na integrację z systemami automatyki budynkowej.
• Stabilizator osi: Fabrycznie wbudowany stabilizator w zacisku montażowym zapewnia solidne i stabilne połączenie z osią przepustnicy.

Zastosowanie i uwagi montażowe

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Montaż i podłączenie elektryczne powinny być wykonywane przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm i przepisów. Dzięki wzmocnionej izolacji (II klasa ochronności) oraz obudowie o stopniu ochrony IP54, siłownik zapewnia bezpieczną i długotrwałą pracę w wymagających warunkach.
