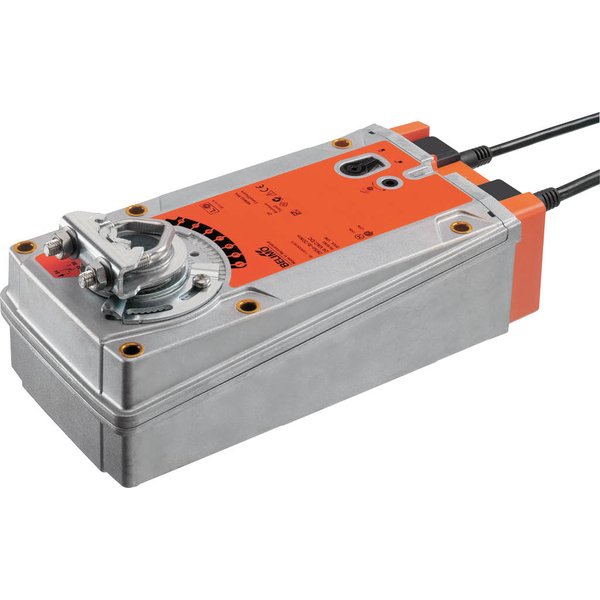

EF24A-S2

Siłownik obrotowy z funkcją bezpieczeństwa

Model EF24A-S2 to siłownik obrotowy przeznaczony do efektywnego sterowania przepustnicami powietrza o powierzchni do około 6 m², a także zaworami w instalacjach HVAC. Urządzenie zasilane jest napięciem AC/DC 24 V i działa w trybie sterowania Otwórz/Zamknij. Wyposażone jest w dwa zintegrowane styki pomocnicze, co pozwala na dodatkową sygnalizację.

Kluczowe cechy i funkcje

• Tryb pracy z funkcją bezpieczeństwa: Podczas normalnej pracy siłownik ustawia przepustnicę w wymaganym położeniu, jednocześnie napinając sprężynę powrotną. W przypadku przerwy w dostawie prądu, energia zmagazynowana w sprężynie automatycznie przestawia klapę do pozycji bezpiecznej.
• Łatwy montaż bezpośredni: Siłownik montuje się w prosty sposób bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie przed obracaniem się gwarantuje stabilność konstrukcji.
• Stabilizator osi: Fabrycznie zamontowany stabilizator osi, składający się z dwóch pierścieni, zapewnia dodatkową stabilność połączenia siłownika z osią przepustnicy. W zależności od średnicy osi i warunków montażu, stabilizator można pozostawić lub zdemontować.
• Możliwość przestawiania ręcznego: Urządzenie umożliwia ręczne ustawienie przepustnicy za pomocą korby. Położenie można zablokować przełącznikiem, a odblokowanie następuje ręcznie lub automatycznie po przywróceniu napięcia zasilania.
• Regulowany kąt obrotu: Kąt obrotu siłownika można precyzyjnie dostosować do wymagań instalacji za pomocą mechanicznych ograniczników.
• Wysoka niezawodność działania: Siłownik posiada wbudowane zabezpieczenie przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, dzięki czemu nie wymaga stosowania dodatkowych wyłączników krańcowych.
• Elastyczna sygnalizacja: Zintegrowane styki pomocnicze (jeden stały i jeden nastawialny) pozwalają na sygnalizowanie położenia przepustnicy w zdefiniowanych punktach, np. przy 10% otwarcia oraz w zakresie od 11% do 100%.

Zastosowanie

Siłownik jest przeznaczony do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jego zadaniem jest niezawodne sterowanie przepływem powietrza w systemach budynkowych.
