EF24A

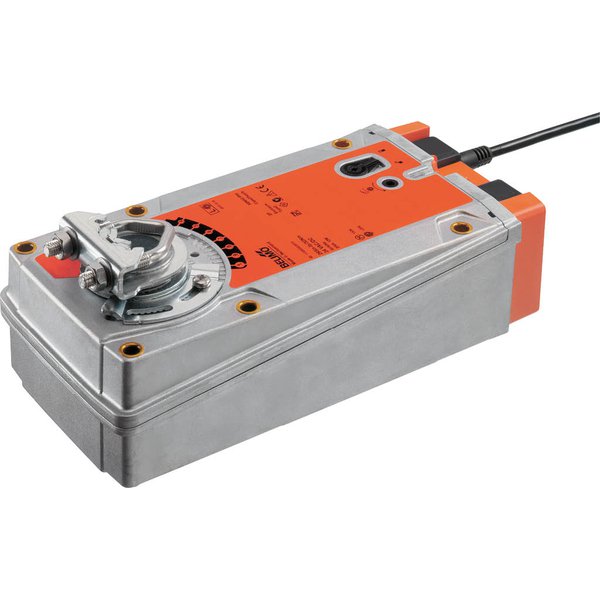

Siłownik EF24A Belimo ze sprężyną powrotną, 24 V AC/DC, 30 Nm, sterowanie 2-punktowe
Producent:
Kod produktu: EF24A
Moment obrotowy Nm : 30 Nm
Moment obrotowy - funkcja : 30 Nm bezpieczeństwa
Napięcie zasilania : AC/DC 24 V
Przyłącze zasilania / sterowania : Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Czas ruchu - silnik : 75 s / 90°
Przyłącze mechaniczne : Zacisk uniwersalny 12...26.7 mm
Kąt obrotu : Maks. 95°
Czas ruchu – funkcja bezpieczeństwa : <20 s @ -20...50°C / <60 s @ -30°C

Cechy:

  • Silownik ze sprezyna powrotna
  • 30 Nm, < 75 s,
  • 24 V AC/DC, Zamknij/Otwórz
  • IP 54, Reczne przestawianie ze zintegrowanym zatrzymaniem pozycji
  • Czas ruchu - spr. powrotna < 20 s
  • Sterowanie Sterowanie Zamknij/Otwórz
  • Przylacza kabel FRNC, dlugosc 1 m
  • Zabierak osi Zacisk uniwersalny
  • Kierunek obrotu wybierany (prawo/lewo)
  • Ogranicznik kata obrotu ustawiany recznie
Moment obrotowy Nm : 30 Nm
Moment obrotowy - funkcja : 30 Nm bezpieczeństwa
Napięcie zasilania : AC/DC 24 V
Przyłącze zasilania / sterowania : Kabel 1 m, 2x 0.75 mm² (bezhalogenowy)
Czas ruchu - silnik : 75 s / 90°
Przyłącze mechaniczne : Zacisk uniwersalny 12...26.7 mm
Kąt obrotu : Maks. 95°
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy podczas pracy : 9.5 W
Pobór mocy w stanie spoczynku : 4.5 W
Moc znamionowa : 16 VA
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 9.5 W
Dane funkcjonalne
Kierunek ruchu - silnik : możliwość wybierania poprzez montaż L/P
Ręczne przestawianie : przy użyciu korby i przełącznika blokady
Uwaga dotycząca kąta obrotu : możliwość regulacji od 33% z krokiem 5% (z
ogranicznikiem mechanicznym)
Poziom mocy akustycznej – silnik : 56 dB(A)
Wskaźnik położenia : Mechaniczny
Kierunek ruchu - funkcja bezpieczeństwa : możliwość wybierania poprzez montaż L/P
Czas ruchu – funkcja bezpieczeństwa : <20 s @ -20...50°C / <60 s @ -30°C
Trwałość : Min. 60'000 pozycji bezpiecznych
Poziom mocy akustycznej, funkcja : 71 dB(A)
bezpieczeństwa
Moment obrotowy - funkcja bezpieczeństwa : 30 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP54
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania : Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Odporność na impulsy napięciowe - : 0.8 kV zasilanie / sterowanie
Stopień zanieczyszczenia środowiska : 3
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Nazwa budynku/projektu : bezobsługowy
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 4.6 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Techniczna karta katalogowa : EF24A
Kategoria dokumentu : bezobsługowy
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1.AA
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Akcesoria mechaniczne
