NFA

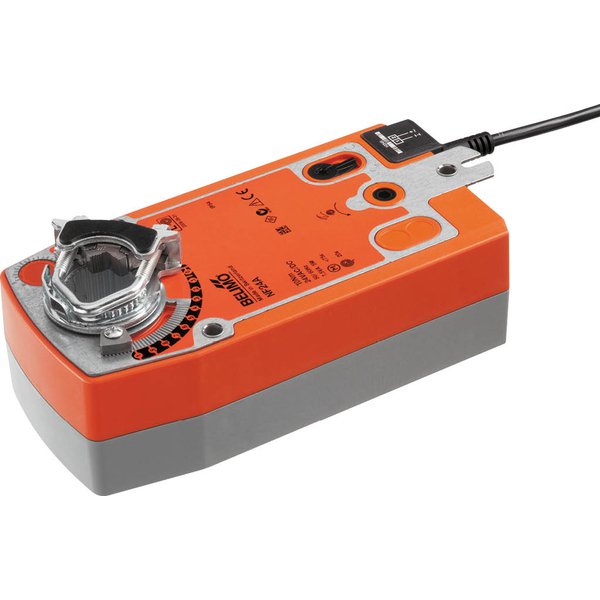

Siłownik NFA Belimo ze sprężyną powrotną, 24...230V, 10 Nm, sterowanie 2-punktowe
Producent: Belimo
Kod produktu: NFA
Moment obrotowy Nm : | 10 Nm |
Moment obrotowy - funkcja : | 10 Nm bezpieczeństwa |
Napięcie zasilania : | AC 24...240 V / DC 24...125 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 2x 0.75 mm² |
Czas ruchu - silnik : | 75 s / 90° |
Przyłącze mechaniczne : | Zacisk uniwersalny 10...25.4 mm |
Kąt obrotu : | Maks. 95° |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Cechy:
- Silownik ze sprezyna powrotna
- 10 Nm, < 75 s, 95°
- 24...240 V AC / 24...125 V DC, Zamknij/Otwórz
- IP 54, Reczne przestawianie ze zintegrowanym zatrzymaniem pozycji
- Czas ruchu - spr. powrotna < 20 s
- Sterowanie Sterowanie Zamknij/Otwórz
- Przylacza Kabel PCV 1 m
- Zabierak osi Zacisk uniwersalny
- Kierunek obrotu wybierany (prawo/lewo)
- Ogranicznik kata obrotu ustawiany recznie
Moment obrotowy Nm : | 10 Nm |
Moment obrotowy - funkcja : | 10 Nm bezpieczeństwa |
Napięcie zasilania : | AC 24...240 V / DC 24...125 V |
Przyłącze zasilania / sterowania : | Kabel 1 m, 2x 0.75 mm² |
Czas ruchu - silnik : | 75 s / 90° |
Przyłącze mechaniczne : | Zacisk uniwersalny 10...25.4 mm |
Kąt obrotu : | Maks. 95° |
Dane elektryczne | |
---|---|
Częstotliwość napięcia znamionowego : | 50/60 Hz |
Zakres roboczy : | AC 19.2...264 V / DC 21.6...137.5 V |
Pobór mocy podczas pracy : | 6W |
Pobór mocy w stanie spoczynku : | 2.5 W |
Moc znamionowa : | 9.5 VA |
Praca równoległa : | Tak (sprawdzić dane eksploatacyjne) |
Pobór mocy - praca : | 6W |
Dane funkcjonalne | |
Kierunek ruchu - silnik : | możliwość wybierania poprzez montaż L/P |
Ręczne przestawianie : | przy użyciu korby i przełącznika blokady |
Uwaga dotycząca kąta obrotu : | możliwość regulacji od 33% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
Poziom mocy akustycznej – silnik : | 45 dB(A) |
Wskaźnik położenia : | Mechaniczny |
Kierunek ruchu - funkcja bezpieczeństwa : | możliwość wybierania poprzez montaż L/P |
Czas ruchu – funkcja bezpieczeństwa : | <20 s @ -20...50°C / <60 s @ -30°C |
Trwałość : | Min. 60'000 pozycji bezpiecznych |
Moment obrotowy - funkcja bezpieczeństwa : | 10 Nm |
Bezpieczeństwo | |
Klasa ochronności UL : | II, Wzmocniona izolacja |
Kategoria ochronna obudowy IEC/EN : | IP54 |
Stopień ochrony NEMA/UL : | NEMA 2 |
Enclosure : | UL, typ obudowy 2 |
Kompatybilność elektromagnetyczna : | Oznakowanie CE zgodnie z 2014/30/WE |
Certyfikat IEC/EN : | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
Certyfikat UL : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Certification UL note : | The UL marking on the actuator depends on the production site, the device is UL-compliant in any case |
Zasada działania : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
Odporność na impulsy napięciowe - : | 4 kV zasilanie / sterowanie |
Stopień zanieczyszczenia środowiska : | 3 |
Temperatura otoczenia : | -30...50°C [-22...122°F] |
Temperatura przechowywania : | -40...80°C [-40...176°F] |
Wilgotność otoczenia : | Maks. 95% wilgotność wzgl., brak kondesacji |
Nazwa budynku/projektu : | bezobsługowy |
Dyrektywa dotycząca urządzeń : | Oznakowanie CE zgodnie z 2014/35/UE niskonapięciowych |
Klasa ochronności IEC/EN : | II, Wzmocniona izolacja |
Masa | |
Masa : | 2.0 kg |
Dane dotyczące bezpieczeństwa | |
Stopień zanieczyszczenia : | 3 |
Techniczna karta katalogowa : | NFA |
Kategoria dokumentu : | bezobsługowy |
UL Approval : | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
Badanie higieniczne : | Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne |
Rodzaj czynności : | Type 1.AA Odporność na impulsy napięciowe - zasilanie / 4 kV sterowanie |
Akcesoria mechaniczne
AV8-25
Przedłużenie osi Belimo AV8-25, długość 250 mm, do osi o średnicy 8...25 mm, średnica przedłużenia 20 mm
KG10A
Łącznik przegubowo-kulowy z gwintem M8, KG10A Belimo , do okrągłych drążków stalowych o średnicy 10 mm, stal ocynkowana
KG8
Łącznik przegubowo-kulowy z gwintem M8, KG8 Belimo , do okrągłych drążków stalowych o średnicy 8 mm, stal ocynkowana
KH-AFB
Dźwignia do osi przepustnicy KH-AFB Belimo, do osi 3/4", osie okrągłe, zakres regulacji zacisku 10....22 mm
KH8
Dźwignia do osi przepustnicy KH8 Belimo, zakres regulacji zacisku 10...18 mm, szczelina szerokości 8,2 mm, stal ocynkowana
ZF10-NSA-F
Wkładka kształtowa ZF10-NSA-F Belimo, wymiar 10x10 mm do NF..A, SF..A, opakowanie 20 szt.
ZF12-NSA-F
Wkładka kształtowa ZF12-NSA-F Belimo, wymiar 12x12 mm do NF..A, SF..A, opakowanie 20 szt.
ZF15-NSA-F
Wkładka kształtowa ZF15-NSA-F Belimo, wymiar 15x15 mm do NF..A, SF..A, opakowanie 20 szt.
ZF16-NSA-F
Wkładka kształtowa ZF16-NSA-F Belimo, wymiar 16x16 mm do NF..A, SF..A, opakowanie 20 szt.
ZG-AFB
Zestaw montażowy do łączenia z siłownikiem ZG-AFB Belimo, do montażu płaskiego oraz bocznego, do stosowania z NF..A i SF..A
Akcesoria elektryczne
