TF230

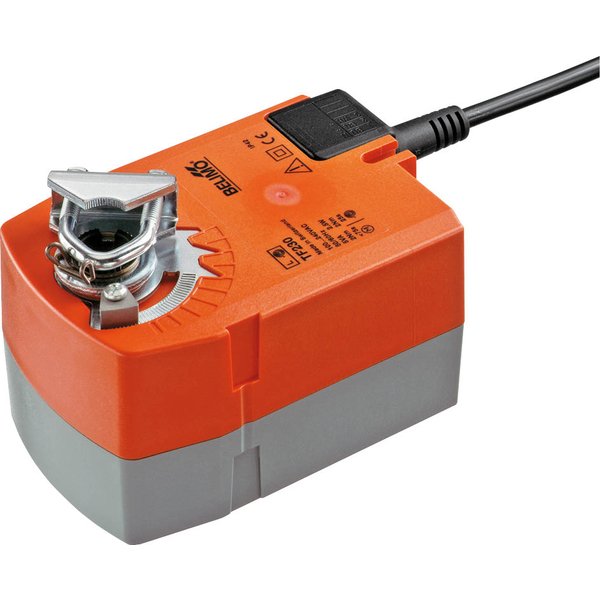

Siłownik TF230 Belimo ze sprężyną powrotną, 230 V AC, 2 Nm, sterowanie 2-punktowe

Producent: Belimo

Kod produktu: TF230

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	2.5 Nm
Sterowanie:	Zamknij/Otwórz
Czas ruchu:	50...79 s
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP42

Siłownik obrotowy TF230 to niezawodne urządzenie z funkcją bezpieczeństwa, zaprojektowane do sterowania przepustnicami powietrza o powierzchni do około 0,5 m² w instalacjach budynkowych. Dzięki momentowi obrotowemu 2,5 Nm oraz sterowaniu typu Zamknij/Otwórz, idealnie sprawdza się w systemach wentylacji i klimatyzacji. Siłownik jest zasilany napięciem znamionowym w zakresie AC 100...240 V.

Najważniejsze cechy produktu

Działanie z funkcją bezpieczeństwa: W trakcie normalnej pracy siłownik napina sprężynę powrotną, ustawiając przepustnicę w pozycji roboczej. W przypadku zaniku zasilania, zmagazynowana energia w sprężynie natychmiast przywraca przepustnicę do pozycji bezpiecznej.
Łatwy montaż: Instalacja odbywa się bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie przed obrotem gwarantuje stabilne zamocowanie urządzenia.
Regulowany kąt obrotu: Kąt pracy siłownika można w prosty sposób dostosować do potrzeb instalacji, wykorzystując mechaniczne ograniczniki.
Niezawodna praca: Urządzenie jest w pełni zabezpieczone przed przeciążeniem i zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co eliminuje potrzebę stosowania dodatkowych wyłączników i zapewnia długą żywotność.

Dane elektryczne
Napięcie znamionowe:	AC 100...240 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 85...265 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Kabel 1 m, 2x 0.75 mm²
Praca równoległa:	Tak (sprawdzić dane eksploatacyjne)
Dane funkcjonalne
Moment obrotowy - silnik:	2.5 Nm
Moment obrotowy - funkcja bezpieczeństwa:	2.5 Nm
Kierunek ruchu - silnik:	możliwość wybierania poprzez montaż L/P
Kierunek ruchu - funkcja bezpieczeństwa:	możliwość wybierania poprzez montaż L/P
Ręczne przestawianie:	Nie
Kąt obrotu:	Maks. 95°
Uwaga dotycząca kąta obrotu:	możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Czas ruchu - silnik:	75 s / 90°
Czas ruchu – funkcja bezpieczeństwa:	<25 s / 90°
Poziom mocy akustycznej – silnik:	50 dB(A)
Mechanical interface:	Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia:	Mechaniczny
Trwałość:	Min. 60'000 pozycji bezpiecznych
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	II, Wzmocniona izolacja
Kategoria ochronna obudowy IEC/EN:	IP42
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Dyrektywa dotycząca urządzeń niskonapięciowych:	Oznakowanie CE zgodnie z 2014/35/UE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Badanie higieniczne:	Wg VDI 6022 część 1
Rodzaj czynności:	Type 1.AA
Kategoria ochrony przeciwprzepięciowej:	III
Odporność na impulsy napięciowe - zasilanie / sterowanie:	4 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.62 kg
