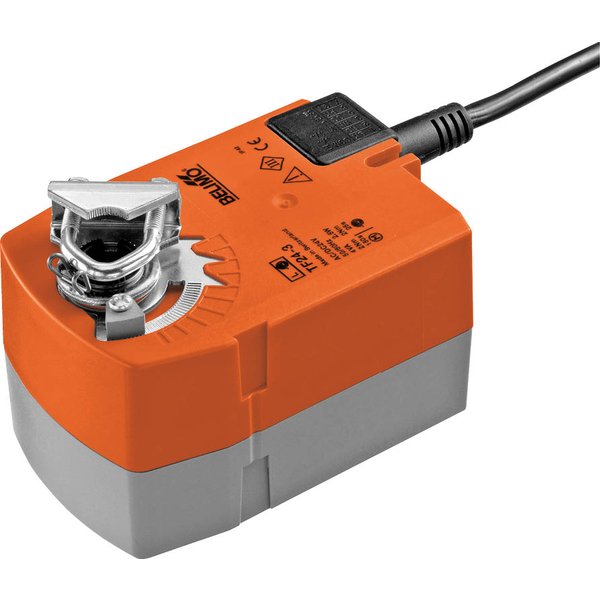

TF24-3

Dane pomiarowe
Błąd powtarzalności :	0...60% lub >60%
Klasyfikacja :	Klasa dokładności 2 / klasa środowiska A Środowisko mechaniczne: Klasa M1 Środowisko elektromagnetyczne: Klasa E1
Rejestracja :	Aprobata MID / EN 1434 DE-21-MI004-PTB010 Zakres temperatury czynnika, czujnik przepływu: 15...120°C Zakres temperatury czujników temperatury: 0...120°C Zakres różnicy: 3...100K
Licznik chłodu
Zakres pracy :	Zakres temperatury czynnika, czujnik przepływu: 5...50°C
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...40%)
Błąd powtarzalności :	0...40% lub >40%
Licznik ciepła
Czujnik temperatury T1 / T2 :	Pt1000 - EN60751, technologia 2-żyłowa, trwałe połączenie Długość kabla czujnika zewnętrznego T1: 3 m
Wartości pomiarowe :	Przepływ Temperatura
Pomiar temperatury
Measuring accuracy temperature difference :	±0.18 K @ ΔT = 10 K ±0.23 K @ ΔT = 20 K
Zasada działania :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Stopień ochrony, wskazówka :	Stopień ochrony IP54 przy zastosowaniu osłony lub pierścienia ochronnego do gniazda RJ45 Dyrektywa w sprawie przyrządów pomiarowych Oznakowanie CE zgodnie z 2014/32/UE
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Wskazówka dotycząca dokładności pomiaru :	±6% (wartości 25...100% V'nom) @ 0...60% obj.
przepływu :	glikolu
Poziom mocy akustycznej – silnik :	50 dB(A)
Wskaźnik położenia :	Mechaniczny
Kierunek ruchu - funkcja bezpieczeństwa :	możliwość wybierania poprzez montaż L/P
Czas ruchu – funkcja bezpieczeństwa :	<25 s / 90°
Trwałość :	Min. 60'000 pozycji bezpiecznych
Moment obrotowy - funkcja bezpieczeństwa :	2.5 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP42
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Zasada działania :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Min. mierzony przepływ :	0.5% V'nom
Metoda pomiaru :	Ultradźwiękowy pomiar przepływu objętościowego
Dane dotyczące bezpieczeństwa
Kategoria ochronna obudowy IEC/EN :	IP54 Moduł układu logicznego: IP54 (z pierścieniem uszczelniającym A-22PEM-A04) Moduł czujnika: IP65
Dyrektywa w sprawie urządzeń ciśnieniowych :	Oznakowanie CE zgodnie z 2014/68/WE
Stopień zanieczyszczenia :	3
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Certyfikat IEC/EN :	IEC/EN 60730-1:11 i IEC/EN 60730-2-15:10
Norma jakości :	ISO 9001
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Dyrektywa w sprawie przyrządów :	Oznakowanie CE zgodnie z 2014/32/UE pomiarowych Dyrektywa w sprawie urządzeń ciśnieniowych Oznakowanie CE zgodnie z 2014/68/WE
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne — niskie (PELV)
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Rozdzielczość :	0.05°C
Measuring accuracy absolute temperature :	± 0.35°C @ 10°C (Pt1000 EN60751 Class B) ± 0.6°C @ 60°C (Pt1000 EN60751 Class B)
Monitorowanie stężenia glikolu
Dokładność pomiaru monitorowania glikolu :	±4% (0...60%)
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-40...80°C [-40...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa :	0.64 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Techniczna karta katalogowa :	TF24-3
Kategoria dokumentu :	bezobsługowy
Badanie higieniczne :	Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01, przystosowane do mycia i dezynfekcji, niskoemisyjne
Rodzaj czynności :	Type 1.AA Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Moc znamionowa :	4 VA
Praca równoległa :	Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca :	2.5 W
Dane funkcjonalne
Kierunek ruchu - silnik :	możliwość wybierania przełącznikiem L/R
Ręczne przestawianie :	Nie
Uwaga dotycząca kąta obrotu :	możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym)
Warunki
Skróty :	POP = Power Off Position / pozycja bezpieczna CPO = Controlled Power Off / sterowana funkcja bezpieczeństwa PF = Power fail delay time / czas podtrzymywania zasilania
Moment obrotowy Nm :	2.5 Nm
Napięcie zasilania :	AC/DC 24 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik :	150 s / 90°
Przyłącze mechaniczne :	Zacisk uniwersalny 6...12.7 mm
Kąt obrotu :	Maks. 95°
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	1W
