TF24-S
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2.5 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Styk pomocniczy: | 1x SPDT |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP42 |

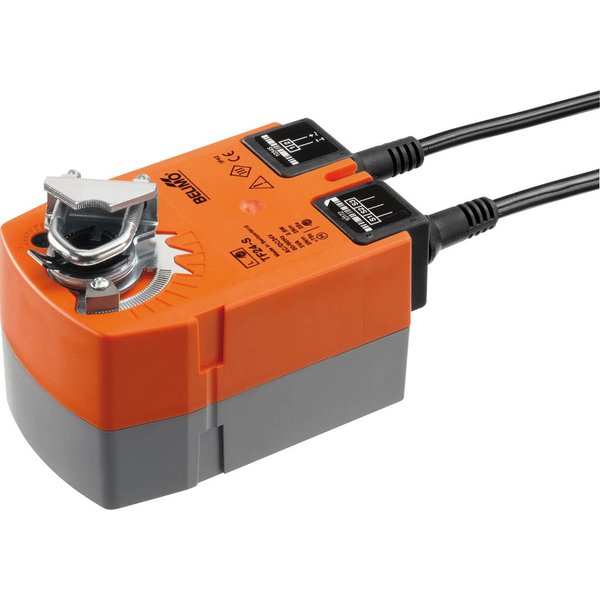

Siłownik obrotowy TF24-S z funkcją bezpieczeństwa
Siłownik obrotowy TF24-S został zaprojektowany do sterowania przepustnicami powietrza w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Jest to idealne rozwiązanie do zastosowań w przepustnicach o powierzchni dochodzącej do 0,5 m². Dzięki wbudowanej funkcji bezpieczeństwa, siłownik zapewnia niezawodne działanie w kluczowych systemach budynkowych.
Główne cechy siłownika TF24-S
- Zastosowanie: Przeznaczony do przepustnic powietrza o powierzchni do około 0,5 m².
- Moment obrotowy: Silnik generuje moment obrotowy na poziomie 2,5 Nm.
- Zasilanie: Uniwersalne napięcie znamionowe AC/DC 24 V.
- Sterowanie: Proste sterowanie typu Zamknij/Otwórz.
- Dodatkowa funkcjonalność: Wyposażony w zintegrowany styk pomocniczy.
Zaawansowane funkcje i niezawodność
Funkcja bezpieczeństwa ze sprężyną powrotną
Podczas normalnej pracy siłownik utrzymuje przepustnicę w pozycji roboczej, napinając jednocześnie sprężynę powrotną. W przypadku awarii lub przerwy w dostawie zasilania, zgromadzona energia w sprężynie automatycznie przestawia klapę do predefiniowanej pozycji bezpiecznej, chroniąc instalację.
Prosty montaż bezpośredni
Instalacja siłownika jest szybka i prosta. Montuje się go bezpośrednio na osi przepustnicy za pomocą uniwersalnego zacisku. Dołączone zabezpieczenie antyobrotowe gwarantuje stabilne i pewne zamocowanie urządzenia.
Możliwość regulacji kąta obrotu
Siłownik pozwala na precyzyjne dostosowanie zakresu pracy dzięki mechanicznym ogranicznikom, które umożliwiają regulację kąta obrotu zgodnie z wymaganiami danej instalacji.
Wysoka niezawodność działania
Urządzenie zostało zaprojektowane z myślą o bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem, nie potrzebuje zewnętrznych wyłączników krańcowych i automatycznie zatrzymuje się po osiągnięciu ustawionego położenia krańcowego.
Elastyczna sygnalizacja położenia
Wbudowany styk pomocniczy z możliwością regulacji w pełnym zakresie (0-100%) pozwala na elastyczne przesyłanie informacji o aktualnym położeniu przepustnicy do systemu nadrzędnego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 5 VA |
| Styk pomocniczy: | 1x SPDT, 0...100% |
| Uwaga dotycząca styku pomocniczego: | 0...100% |
| Obciążalność styku pomocniczego: | 1 mA...3 A (0,5 A indukcyjny), DC 5 V...AC 250 V |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² |
| Przyłącze styku pomocniczego: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2.5 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 2.5 Nm |
| Kierunek ruchu - silnik: | możliwość wybierania poprzez montaż L/P |
| Kierunek ruchu - funkcja bezpieczeństwa: | możliwość wybierania poprzez montaż L/P |
| Ręczne przestawianie: | Nie |
| Kąt obrotu: | Maks. 95° |
| Uwaga dotycząca kąta obrotu: | możliwość regulacji od 37% z krokiem 2,5% (z ogranicznikiem mechanicznym) |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <25 s / 90° |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Mechanical interface: | Zacisk uniwersalny 6...12.7 mm |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna styku pomocniczego IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP42 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Badanie higieniczne: | Wg VDI 6022 część 1 |
| Rodzaj czynności: | Type 1.AA.B |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Odporność na impulsy napięciowe - styk pomocniczy: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.71 kg |
