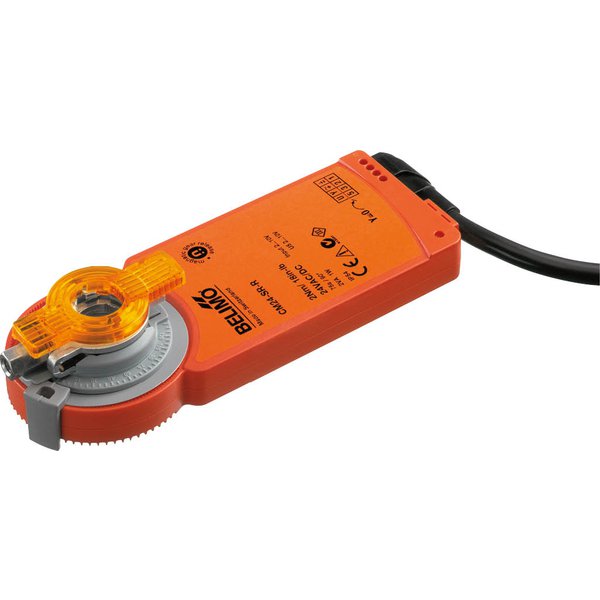

CM24-SR-R

Siłownik obrotowy, 2 Nm, AC/DC 24 V, 2...10 V, 75 s, IP54, obrót w prawo
Kod produktu: CM24-SR-R
Moment obrotowy Nm : 2 Nm
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 75 s / 90°
Sygnał sprzężenia zwrotnego U : 2...10 V
Przyłącze mechaniczne : Zacisk uniwersalny 6...12.7 mm
Kąt obrotu : 95°, stałe ustawienie
Moment obrotowy Nm : 2 Nm
Napięcie zasilania : AC/DC 24 V
Sterowanie : 2...10 V
Przyłącze zasilania / sterowania : Kabel 1 m, 4x 0.75 mm²
Czas ruchu - silnik : 75 s / 90°
Sygnał sprzężenia zwrotnego U : 2...10 V
Przyłącze mechaniczne : Zacisk uniwersalny 6...12.7 mm
Kąt obrotu : 95°, stałe ustawienie
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy w stanie spoczynku : 0.5 W
Moc znamionowa : 1.5 VA
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 1W
Dane funkcjonalne
Kierunek ruchu - silnik : obrót w prawo
Ręczne przestawianie : przy użyciu magnesu
Poziom mocy akustycznej – silnik : 35 dB(A)
Wskaźnik położenia : Mechaniczny, podłączany (ze zintegrowanym
magnesem wysprzęglającym przekładnię)
Impedancja wejściowa : 100 kΩ
Tolerancja pozycjonowania : ±5%
Uwaga dotycząca kierunku ruchu : Y = 0 V: prawy ogranicznik, położenie 0
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP54
Stopień ochrony NEMA/UL : NEMA 2
Enclosure : UL, typ obudowy 2
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania : Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 0.28 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Techniczna karta katalogowa : CM24-SR-R
Kategoria dokumentu : bezobsługowy
Źródło zasilania UL : Class 2 Supply
UL Approval : cULus wg UL60730-1A, UL 60730-2-14 oraz
CAN/CSA E60730-1
Oznaczenie UL na siłowniku zależy od miejsca
produkcji, urządzenie w każdym przypadku jest
zgodne ze standardem UL
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Power source UL : Class 2 Supply
Akcesoria mechaniczne
