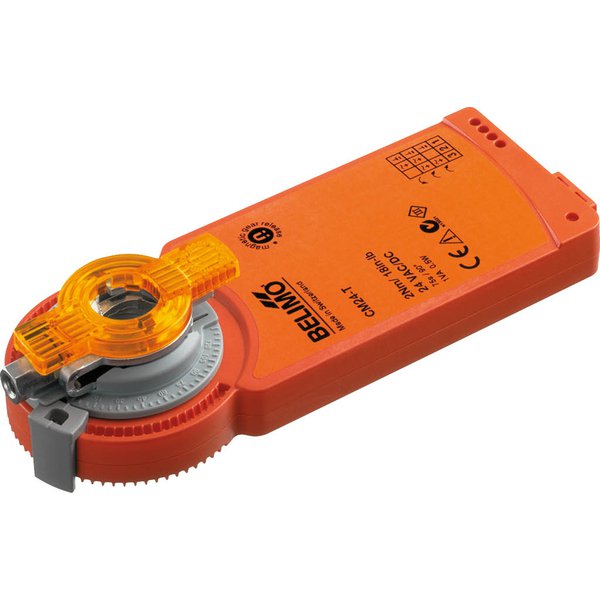

CM24-T-L

Siłownik obrotowy, 2 Nm, AC/DC 24 V, Zamknij/Otwórz, 3-punktowe, 75 s, IP20, obrót w lewo, Zaciski
Kod produktu: CM24-T-L
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy w stanie spoczynku : 0.2 W
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 19.2...28.8 V
Pobór mocy w stanie spoczynku : 0.2 W
Moc znamionowa : 1 VA
Przyłącze zasilania / sterowania : Zaciski Przewód miedziany lity 1,5 mm² lub
pleciony 1,0 mm² (3-żyłowy) Zaciski do litych
przewodów miedzianych 3 x 1,5 mm² lub
miedzianych przewodów linkowych 3 x 1,0 mm²
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 0.5 W
Napięcie znamionowe : AC/DC 24 V
Dane funkcjonalne
Kierunek ruchu - silnik : obrót w lewo
Ręczne przestawianie : przy użyciu magnesu
Kąt obrotu : 0...287.5°
Uwaga dotycząca kąta obrotu : Bez ogranicznika: nieskończony
315° z jednym zaciskiem ogranicznika
zamocowanym na siłowniku
Czas ruchu - silnik : 75 s / 90°
Poziom mocy akustycznej – silnik : 35 dB(A)
Mechanical interface : Zacisk uniwersalny 6...12.7 mm
Wskaźnik położenia : Mechaniczny, podłączany (ze zintegrowanym
magnesem wysprzęglającym przekładnię)
Moment obrotowy - silnik : 2 Nm
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP20
Stopień ochrony NEMA/UL : NEMA 1
Enclosure : UL, typ obudowy 1
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN : IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Certyfikat UL : cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Zasada działania : Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Temperatura otoczenia : -30...50°C [-22...122°F]
Temperatura przechowywania : -40...80°C [-40...176°F]
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Masa : 0.21 kg

Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 2
Techniczna karta katalogowa : CM24-T-L
Kategoria dokumentu : bezobsługowy
Źródło zasilania UL : Class 2 Supply
UL Approval : cULus wg UL60730-1A, UL 60730-2-14 oraz
CAN/CSA E60730-1
Oznaczenie UL na siłowniku zależy od miejsca
produkcji, urządzenie w każdym przypadku jest
zgodne ze standardem UL
Badanie higieniczne : Zgodnie z VDI 6022 Część 1 / SWKI VA 104-01,
przystosowane do mycia i dezynfekcji,
niskoemisyjne
Rodzaj czynności : Type 1
Odporność na impulsy napięciowe - zasilanie / 0.8 kV
sterowanie
Power source UL : Class 2 Supply
