CMV-100-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | 3-punktowe, Hybrydowe (z komunikacją/analogowe), Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP00 |

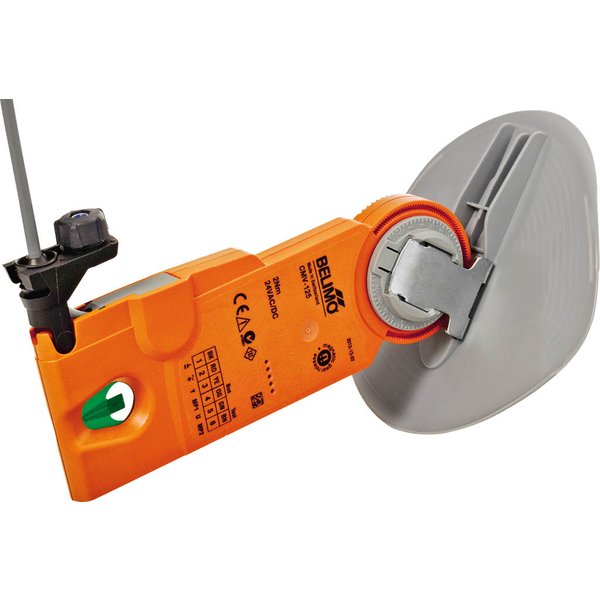

Kompletna jednostka do regulacji wentylacji VAV
CMV-..-MP to zaawansowane rozwiązanie typu VAV, zaprojektowane z myślą o precyzyjnej, niezależnej od ciśnienia regulacji przepływu powietrza w systemach wentylacji mieszkań. Urządzenie jest dostarczane jako kompletna jednostka, zawierająca przepustnicę oraz czujnik prędkości powietrza, przeznaczona do montażu w okrągłych kanałach wentylacyjnych.
Kluczowe cechy produktu
- Precyzyjny pomiar przepływu: Zintegrowany czujnik termoanemometryczny pozwala na dokładne mierzenie nawet minimalnych prędkości powietrza (od 0,3 m/s), co przekłada się na energooszczędną pracę instalacji bez utraty komfortu użytkowników.
- Elastyczne sterowanie: Urządzenie może pracować w trybie zmiennego przepływu (VAV) lub stałego przepływu (CAV), reagując na sygnały sterujące DC 0/2…10V lub komendy z magistrali MP-Bus.
- Sygnał zwrotny: Możliwość odczytu aktualnej wartości przepływu objętościowego lub pozycji przepustnicy poprzez sygnał DC 0/2…10V.
- Integracja z systemami automatyki: Dzięki magistrali MP-Bus, do ośmiu urządzeń można połączyć w jeden system i zintegrować z kontrolerami DDC oraz, za pomocą bramek, z systemami takimi jak LON, Modbus czy KNX.
- Wbudowany czujnik temperatury: Urządzenie mierzy temperaturę powietrza w kanale, a wartość ta jest dostępna do odczytu przez magistralę MP-Bus.
- Możliwość podłączenia dodatkowych czujników: Do regulatora można podłączyć dodatkowy aktywny czujnik lub przełącznik, którego sygnał będzie przekazywany dalej przez magistralę MP-Bus.
Tryb pracy VAV – zmienny przepływ powietrza
W trybie VAV urządzenie płynnie reguluje ilość dostarczanego powietrza w zdefiniowanym zakresie od Vmin do Vmax. Sterowanie odbywa się na podstawie sygnału analogowego (np. z regulatora temperatury w pomieszczeniu) lub przez magistralę komunikacyjną. Pozwala to na wentylację dostosowaną do aktualnych potrzeb, co prowadzi do znacznych oszczędności energii.
Tryb pracy CAV – stały przepływ powietrza
W trybie CAV urządzenie utrzymuje stały, precyzyjnie zdefiniowany przepływ powietrza. Możliwe jest przełączanie między kilkoma trybami pracy, takimi jak: ZAMKNIĘTY, Vmin, Vmid, Vmax oraz OTWARTY, co idealnie sprawdza się w aplikacjach wymagających skokowej zmiany wydajności wentylacji.
Zaawansowana optymalizacja systemu
Urządzenia CMV-..-MP mogą współpracować z systemami Fan Optimiser. Pozycja przepustnicy każdego regulatora jest przesyłana przez MP-Bus do jednostki nadrzędnej, która optymalizuje pracę wentylatora. Dzięki temu system pracuje z minimalnymi stratami ciśnienia, co znacząco obniża zużycie energii przez wentylatory oraz redukuje poziom hałasu w instalacji.
Konserwacja i utrzymanie
Regulator CMV-..-MP jest urządzeniem bezobsługowym. Zaleca się okresową kontrolę wizualną w celu weryfikacji prawidłowego działania. W przypadku zabrudzenia czujnika, można go delikatnie oczyścić za pomocą miękkiej szczotki, bez użycia twardych narzędzi czy środków chemicznych.
| Główne cechy | |
|---|---|
| Typ produktu: | Jednostka sterująca VAV z łopatką przepustnicy i czujnikiem prędkości powietrza |
| Zastosowanie: | Do ciśnieniowo-niezależnych zastosowań VAV w kontrolowanych wentylacjach mieszkań, do montażu w okrągłych kanałach |
| Prędkości powietrza: | 0.3…7 m/s |
| Sterowanie: | DC 0/2…10 V / MP-Bus |
| Informacja zwrotna: | Objętość / Pozycja DC 0/2…10 V |
| Integracja z systemami magistralnymi: | Sterowniki DDC z interfejsem MP, systemy optymalizacji wentylatorów, bramki dla LON / Modbus / KNX / ... |
| Zintegrowane czujniki: | Czujnik temperatury |
| Dodatkowe podłączenia: | Aktywne czujniki i przełączniki |
| Podłączenie narzędzi: | Service i PC-Tool |
| Przegląd typów | |
| Typ: | CMV-100-MP |
| DN (Średnica wewnętrzna kanału): | 100 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 3 |
| Waga: | ok. 0.250 kg |
| Obciążenie ogniowe: | 5.4 MJ |
| Typ: | CMV-125-MP |
| DN (Średnica wewnętrzna kanału): | 125 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | ok. 0.260 kg |
| Obciążenie ogniowe: | 5.7 MJ |
| Typ: | CMV-150-MP |
| DN (Średnica wewnętrzna kanału): | 150 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | ok. 0.285 kg |
| Obciążenie ogniowe: | 6.5 MJ |
| Typ: | CMV-160-MP |
| DN (Średnica wewnętrzna kanału): | 160 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | ok. 0.290 kg |
| Obciążenie ogniowe: | 6.6 MJ |
| Dane techniczne | |
| Napięcie nominalne: | AC 24 V, 50/60 Hz / DC 24 V |
| Zakres pracy: | AC/DC 19.2…28.8 V |
| Pobór mocy (praca): | 1.5 W |
| Pobór mocy (pozycja spoczynkowa): | 1 W |
| Wymiarowanie (pobór mocy): | 2.5 VA |
| Podłączenie: | Kabel 1 m, 4 x 0.34 mm² |
| Typ czujnika zintegrowanego: | Termo-anemometr |
| Zakres prędkości powietrza: | 0.3…7 m/s |
| Dokładność (prędkość powietrza): | ± (0.1 m/s + 10% wymaganej objętości powietrza) |
| Czujnik temperatury: | Do pomiaru temperatury powietrza w kanale (odczyt przez MP-Bus) |
| Dokładność (czujnik temperatury): | ± 0.3 K (przy 25°C i wystarczającym przepływie) |
| Moment obrotowy siłownika: | Min. 2 Nm przy napięciu nominalnym |
| Synchronizacja siłownika: | Po każdej przerwie w dostawie prądu |
| Regulacja ręczna siłownika: | Rozłączanie przekładni za pomocą magnesu |
| Poziom mocy akustycznej, siłownik: | max. 35 dB(A) |
| Kąt obrotu siłownika: | 70° (ograniczony elektronicznie) |
| Czas działania siłownika: | 1°/sek |
| Statyczne ciśnienie różnicowe przez przepustnicę: | max. 1000 Pa |
| Wartość regulacyjna nom: | Ustawienie specyficzne dla producenta OEM (3 / 5 / 7 m/s) |
| Wartość regulacyjna max: | 20…100% z nom |
| Wartość regulacyjna min: | 0…100% z nom |
| Wartość regulacyjna mid: | pomiędzy min…max |
| Współczynnik korekcji na miejscu: | Zakres ustawień: 0.7…1.3 |
| Kompensacja wysokości n.p.m.: | Zakres: 0…3000 m n.p.m. |
| Tryb VAV dla sygnału referencyjnego Y: | DC 2…10 V / (4…20 mA z 500 Ω), DC 0…10 V / (0…20 mA z 500 Ω) |
| Impedancja wejściowa (sygnał Y): | min. 100 kOhm |
| Sygnał wartości rzeczywistej U5: | DC 0/2…10 V (max. 1 mA) |
| Regulowany sygnał U5: | Przepływ objętościowy / Pozycja przepustnicy |
| Tryby pracy CAV (stały przepływ objętościowy): | ZAMKNIĘTY / min / mid* / max / OTWARTY* (*tylko z zasilaniem AC 24 V) |
| Adresowanie w trybie MP-Bus: | MP1…8 (16) (praca analogowa: PP) |
| Sterownik DDC (MP-Bus): | Sterowniki DDC / programowalne sterowniki ze zintegrowanym interfejsem MP-Bus |
| Optymalizator wentylatorów (MP-Bus): | Z BELIMO Fan Optimiser COU24-A-MP lub sterownikiem DDC |
| Integracja czujników (MP-Bus): | Aktywne czujniki (0…10 V), sygnał 2-punktowy (zdolność przełączania 0.5 mA @ 24V) |
| Klasa ochrony: | III Bardzo niskie napięcie bezpieczeństwa |
| Stopień ochrony: | IP00 |
| EMC: | CE zgodnie z 2004/108/EU |
| Certyfikacja: | IEC/EN 60730-1, IEC/EN 60730-2-14 (wniosek o dopuszczenie UL złożony) |
| Klasa palności (łopatka przepustnicy): | UL 94 HB |
| Klasa palności (siłownik): | UL 94 V-0 |
| Grupa odporności ogniowej (łopatka przepustnicy): | RF3 (CH) |
| Grupa odporności ogniowej (siłownik): | RF2 (CH) |
| Tryb pracy: | Typ 1 |
| Znamionowe napięcie udarowe: | 0.8 kV |
| Zanieczyszczenie środowiska: | 2 |
| Temperatura otoczenia: | 0…50°C |
| Temperatura niepracująca: | −40...80°C |
| Wilgotność otoczenia: | max. 95 % r.h., bez kondensacji |
| Konserwacja: | Bezobsługowy |
| Wymiary | |
| Typ: | CMV-100-MP |
| A: | 78 mm |
| B: | 224 mm |
| C: | 108 mm |
| Typ: | CMV-125-MP |
| A: | 90 mm |
| B: | 238 mm |
| C: | 135 mm |
| Typ: | CMV-150-MP |
| A: | 105 mm |
| B: | 251 mm |
| C: | 162 mm |
| Typ: | CMV-160-MP |
| A: | 105 mm |
| B: | 256 mm |
| C: | 175 mm |
| Nominalny przepływ objętościowy nom | |
| Typ: | CMV-100-MP |
| Przy 3 m/s: | 85 m³/h |
| Przy 5 m/s: | 141 m³/h |
| Przy 7 m/s: | 198 m³/h |
| Typ: | CMV-125-MP |
| Przy 3 m/s: | 133 m³/h |
| Przy 5 m/s: | 221 m³/h |
| Przy 7 m/s: | 309 m³/h |
| Typ: | CMV-150-MP |
| Przy 3 m/s: | 191 m³/h |
| Przy 5 m/s: | 318 m³/h |
| Przy 7 m/s: | 445 m³/h |
| Typ: | CMV-160-MP |
| Przy 3 m/s: | 217 m³/h |
| Przy 5 m/s: | 362 m³/h |
| Przy 7 m/s: | 507 m³/h |
