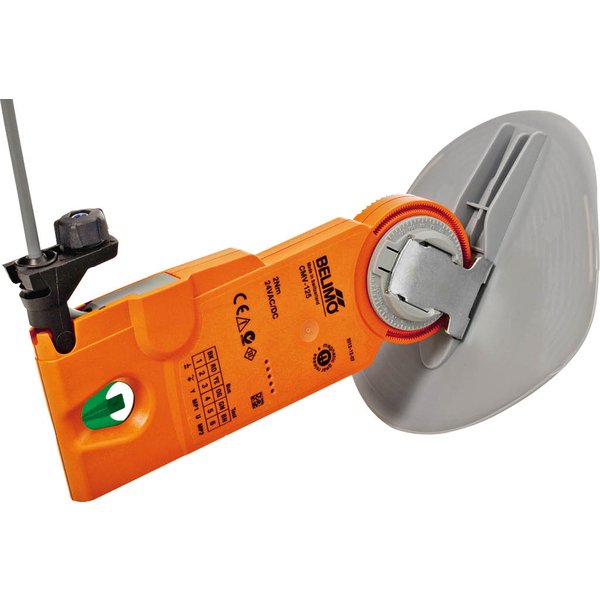

CMV-125-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Analogowe, Hybrydowe (z komunikacją/analogowe), Z interfejsem komunikacyjnym, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Kabel |
Regulator VAV do kontrolowanej wentylacji mieszkań
CMV-..-MP to kompletny regulator VAV, który zawiera zintegrowaną przepustnicę oraz czujnik prędkości powietrza. Został zaprojektowany specjalnie do precyzyjnej, niezależnej od ciśnienia regulacji przepływu powietrza w systemach wentylacji mieszkań.
Zasada działania i kluczowe cechy
- Precyzyjny pomiar przepływu: Zintegrowany czujnik termoanemometryczny dokładnie mierzy nawet minimalne prędkości powietrza (od 0,3 m/s), co pozwala na energooszczędną i komfortową pracę całej instalacji.
- Jednolity siłownik: Wszystkie warianty urządzenia wykorzystują ten sam, sprawdzony siłownik.
- Elastyczne sterowanie: Regulator może być sterowany za pomocą sygnału analogowego DC 0/2…10 V lub cyfrowo poprzez magistralę MP-Bus.
- Sygnał zwrotny: Urządzenie dostarcza sygnał zwrotny (DC 0/2…10 V) informujący o aktualnym przepływie objętościowym lub o pozycji przepustnicy.
- Zintegrowany czujnik temperatury: Wbudowany czujnik umożliwia pomiar temperatury powietrza w kanale, a jego wartość jest dostępna przez MP-Bus.
- Podłączenie dodatkowych urządzeń: Możliwe jest podłączenie aktywnych czujników lub przełączników bezpośrednio do regulatora.
Tryby pracy: VAV i CAV
VAV – Zmienny przepływ objętościowy
W tym trybie regulator płynnie dostosowuje przepływ powietrza w zakresie od ustawionej wartości minimalnej (Vmin) do maksymalnej (Vmax). Sterowanie odbywa się na podstawie modulowanego sygnału z zewnętrznego urządzenia, takiego jak regulator temperatury, system DDC lub magistrala komunikacyjna. Pozwala to na energooszczędną wentylację, dopasowaną do aktualnych potrzeb poszczególnych stref lub pomieszczeń.
CAV – Stały przepływ objętościowy
Tryb CAV służy do utrzymywania stałego, zdefiniowanego przepływu powietrza. Możliwe jest przełączanie między kilkoma predefiniowanymi trybami pracy: ZAMKNIĘTY / Vmin / Vmid / Vmax / OTWARTY. Jest to rozwiązanie idealne do zastosowań wymagających skokowej zmiany wydajności wentylacji, sterowanej na przykład za pomocą przełącznika.
Integracja z systemami automatyki przez MP-Bus
Dzięki komunikacji MP-Bus, do ośmiu urządzeń Belimo (takich jak regulatory VAV, siłowniki przepustnic czy zaworów) można połączyć w jednej magistrali. Umożliwia to łatwą integrację z nadrzędnymi systemami automatyki budynkowej, takimi jak LONWORKS®, KNX, Modbus RTU czy BACnet, przy użyciu odpowiednich bramek. Magistrala MP-Bus pozwala również na podłączenie dodatkowego czujnika aktywnego (np. wilgotności) lub przełącznika (np. kontaktronu okiennego) i udostępnienie ich sygnałów w systemie nadrzędnym.
Konserwacja i utrzymanie
Urządzenie CMV-..-MP jest zaprojektowane jako produkt bezobsługowy. Zaleca się jedynie okresową kontrolę wizualną w celu weryfikacji jego poprawnego działania. W przypadku zabrudzenia czujnika, można go delikatnie oczyścić przy użyciu miękkiego pędzelka, bez użycia twardych przedmiotów czy sprayów czyszczących.
| Przegląd typów | |
|---|---|
| Typ CMV-100-MP - DN (wewnętrzna średnica kanału): | 100 mm |
| Typ CMV-100-MP - Szczelność powietrzna (zgodnie z EN 1751): | Klasa 3 |
| Typ CMV-100-MP - Waga: | Ok. 0.250 kg |
| Typ CMV-100-MP - Obciążenie ogniowe: | 5.4 MJ |
| Typ CMV-125-MP - DN (wewnętrzna średnica kanału): | 125 mm |
| Typ CMV-125-MP - Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Typ CMV-125-MP - Waga: | Ok. 0.260 kg |
| Typ CMV-125-MP - Obciążenie ogniowe: | 5.7 MJ |
| Typ CMV-150-MP - DN (wewnętrzna średnica kanału): | 150 mm |
| Typ CMV-150-MP - Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Typ CMV-150-MP - Waga: | Ok. 0.285 kg |
| Typ CMV-150-MP - Obciążenie ogniowe: | 6.5 MJ |
| Typ CMV-160-MP - DN (wewnętrzna średnica kanału): | 160 mm |
| Typ CMV-160-MP - Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Typ CMV-160-MP - Waga: | Ok. 0.290 kg |
| Typ CMV-160-MP - Obciążenie ogniowe: | 6.6 MJ |
| Dane elektryczne | |
| Napięcie nominalne: | AC 24 V, 50/60 Hz / DC 24 V |
| Zakres pracy: | AC/DC 19.2–28.8 V |
| Pobór mocy - Praca: | 1.5 W |
| Pobór mocy - Pozycja spoczynkowa: | 1 W |
| Pobór mocy - Wymiarowanie: | 2.5 VA |
| Połączenie: | Kabel 1 m, 4 x 0.34 mm² |
| Zintegrowane czujniki | |
| Typ: | Termoanemometr |
| Prędkość powietrza: | 0.3–7 m/s |
| Dokładność (prędkość powietrza): | ± (0.1 m/s + 10% wymaganej objętości powietrza) |
| Czujnik temperatury: | Do pomiaru temperatury powietrza w kanale (odczyt przez MP-Bus) |
| Dokładność (czujnik temperatury): | ± 0.3 K (przy 25°C i wystarczającym przepływie) |
| Siłownik | |
| Moment obrotowy: | Min. 2 Nm @ napięcie nominalne |
| Synchronizacja: | Po każdej przerwie w dostawie prądu |
| Ręczna regulacja: | Rozłączenie przekładni za pomocą magnesu |
| Poziom mocy akustycznej, siłownik: | max. 35 dB(A) |
| Kąt obrotu: | 70° (ograniczony elektronicznie) |
| Czas pracy: | 1°/sek |
| Przepustnica | |
| Statyczne ciśnienie różnicowe przez przepustnicę: | max. 1000 Pa |
| Wartości regulacyjne | |
| V_nom: | Ustawienie specyficzne dla OEM (3 / 5 / 7 m/s) |
| V_max: | 20–100% z V_nom |
| V_min: | 0–100% z V_nom |
| V_mid: | między V_min–V_max |
| Współczynnik regulacji na miejscu: | Zakres ustawień: 0.7–1,3 |
| Kompensacja wysokości: | Zakres: 0–3000 m n.p.m. |
| Sterowanie analogowe | |
| Tryb VAV dla wejścia wartości referencyjnej Y: | – DC 2–10 V / (4–20 mA z 500 Ω) |
| Tryb VAV dla wejścia wartości referencyjnej Y - opcja: | – DC 0–10 V / (0–20 mA z 500 Ω) |
| Impedancja wejściowa: | min. 100 kOhm |
| Sygnał wartości rzeczywistej U5: | – DC 0/2–10 V (max. 1 mA) |
| Możliwość regulacji (U5): | Przepływ objętościowy / Pozycja przepustnicy (zależnie od trybu) |
| Tryby pracy CAV (stały przepływ objętościowy): | ZAMKNIĘTY / V_min / V_mid* / V_max / OTWARTY* (*tylko z zasilaniem AC 24 V) |
| Funkcje MP-Bus | |
| Adresowanie w trybie magistrali: | MP1–8 (16) (praca analogowa: PP) |
| Sterownik DDC: | Sterowniki DDC / programowalne sterowniki ze zintegrowanym interfejsem MP-Bus |
| Optymalizator wentylatora (sterowanie wentylatorem): | z BELIMO Fan Optimiser COU24-A-MP lub sterownikiem DDC |
| Integracja czujników: | – Aktywne czujniki (0–10 V) |
| Integracja czujników - opcja: | – Sygnał 2-punktowy (zdolność przełączania 0.5 mA @ 24V) |
| Bezpieczeństwo | |
| Klasa ochrony: | III Bezpieczne bardzo niskie napięcie |
| Stopień ochrony: | IP00 |
| EMC: | CE zgodnie z 2004/108/EU |
| Certyfikacja: | – Certyfikat zgodności z IEC/EN 60730-1 i IEC/EN 60730-2-14 |
| Certyfikacja - opcja: | – Aprobata UL w trakcie |
| Klasa palności - Łopatka przepustnicy: | UL 94 HB |
| Klasa palności - Siłownik: | UL 94 V-0 |
| Grupa zachowania w przypadku pożaru - Łopatka przepustnicy: | RF3 (CH) |
| Grupa zachowania w przypadku pożaru - Siłownik: | RF2 (CH) |
| Tryb pracy: | Typ 1 |
| Znamionowe napięcie udarowe: | 0.8 kV |
| Zanieczyszczenie środowiska: | 2 |
| Temperatura otoczenia: | 0–50°C |
| Temperatura spoczynkowa: | −40–80°C |
| Wilgotność otoczenia: | max. 95 % wilg. wzgl., bez kondensacji |
| Konserwacja: | Bezobsługowy |
