CMV-150-MP
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 2 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Połączenie elektryczne: | Kabel |

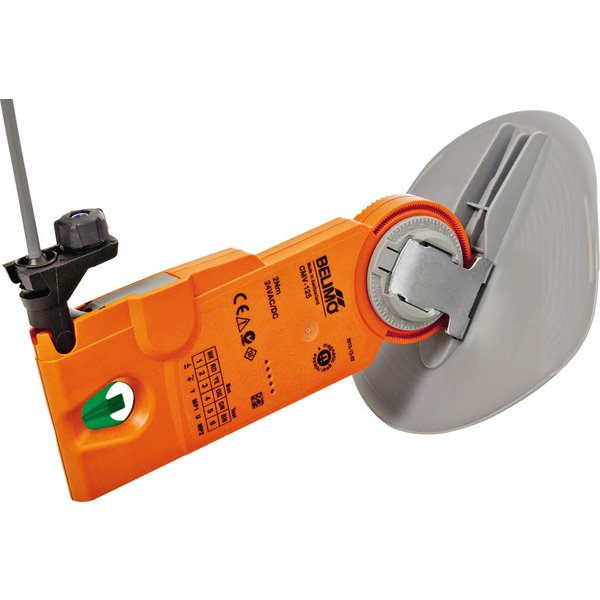

Kompletny moduł regulacji VAV do wentylacji mieszkań
Urządzenie CMV-..-MP to kompletne rozwiązanie VAV, które zawiera przepustnicę i czujnik prędkości powietrza. Zostało zaprojektowane do zastosowań w systemach wentylacji mieszkań, gdzie wymagana jest regulacja przepływu powietrza niezależna od ciśnienia w kanale. Umożliwia energooszczędną wentylację dostosowaną do aktualnych potrzeb w poszczególnych pomieszczeniach lub strefach.
Najważniejsze cechy produktu:
- Precyzyjny pomiar: Skuteczny w zakresie prędkości powietrza od 0,3 do 7 m/s.
- Wszechstronne sterowanie: Możliwość sterowania sygnałem analogowym DC 0/2…10 V lub za pomocą magistrali MP-Bus.
- Sygnał zwrotny: Informacja o aktualnym przepływie lub pozycji przepustnicy dostępna jako sygnał DC 0/2…10 V.
- Integracja systemowa: Łatwa integracja z systemami DDC oraz, za pomocą bramek, z LON, Modbus, KNX.
- Wbudowany czujnik temperatury: Umożliwia pomiar temperatury powietrza w kanale.
- Dodatkowe wejścia: Możliwość podłączenia dodatkowych aktywnych czujników lub przełączników.
Zasada działania i pomiar przepływu
Sercem urządzenia jest zintegrowany system pomiarowy oparty na zasadzie termoanemometrycznej. Pozwala on na precyzyjne rejestrowanie nawet minimalnych prędkości powietrza. Na podstawie tego pomiaru oraz średnicy kanału, sterownik oblicza aktualny objętościowy przepływ powietrza. Różnica między wartością zadaną a rzeczywistą generuje sygnał dla wbudowanego siłownika, który koryguje położenie łopatki przepustnicy aż do osiągnięcia wymaganego przepływu.
Tryb VAV – zmienny przepływ objętościowy
W trybie VAV urządzenie płynnie reguluje przepływ powietrza w zdefiniowanym zakresie od min do max. Sterowanie odbywa się za pomocą modulowanego sygnału z zewnętrznego regulatora (np. temperatury pomieszczenia) lub systemu nadrzędnego. Pozwala to na wentylację dopasowaną do bieżącego zapotrzebowania, co przekłada się na oszczędność energii.
Tryb CAV – stały przepływ objętościowy
Tryb CAV jest przeznaczony do zastosowań, gdzie wymagany jest stały, skokowo zmieniany przepływ powietrza. Użytkownik może wybierać między predefiniowanymi trybami pracy, takimi jak ZAMKNIĘTY, min, mid, max oraz OTWARTY, sterując nimi za pomocą prostego przełącznika.
Integracja z magistralą MP-Bus
Dzięki komunikacji MP-Bus, do jednego sterownika nadrzędnego można podłączyć do ośmiu urządzeń Belimo MP (regulatory VAV, siłowniki przepustnic, siłowniki zaworów). Umożliwia to łatwą integrację z systemami takimi jak LONWORKS®, KNX, Modbus RTU czy BACnet (poprzez odpowiednie interfejsy). Magistrala MP-Bus pozwala również na podłączenie dodatkowego czujnika aktywnego (np. wilgotności) lub przełącznika (np. kontaktronu okiennego) i udostępnienie jego sygnału w systemie DDC.
| Dane ogólne | |
|---|---|
| Prędkości powietrza: | 0.3…7 m/s |
| Sterowanie: | DC 0/2…10 V / MP-Bus |
| Sygnał zwrotny: | Objętość / Pozycja DC 0/2…10 V |
| Integracja w systemach magistrali: | Sterownik DDC z interfejsem MP, systemy Fan Optimiser, bramka dla LON / Modbus / KNX / ..., ze zintegrowanym czujnikiem temperatury |
| Dodatkowe możliwości podłączenia: | Aktywne czujniki i przełączniki |
| Podłączenie narzędzi: | Serwis i PC-Tool |
| Przegląd typów produktu | |
| CMV-100-MP | |
| DN: | 100 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 3 |
| Waga: | Około 0.250 kg |
| Obciążenie ogniowe: | 5.4 MJ |
| CMV-125-MP | |
| DN: | 125 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | Około 0.260 kg |
| Obciążenie ogniowe: | 5.7 MJ |
| CMV-150-MP | |
| DN: | 150 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | Około 0.285 kg |
| Obciążenie ogniowe: | 6.5 MJ |
| CMV-160-MP | |
| DN: | 160 mm |
| Szczelność powietrzna (zgodnie z EN 1751): | Klasa 2 |
| Waga: | Około 0.290 kg |
| Obciążenie ogniowe: | 6.6 MJ |
| Dane elektryczne | |
| Napięcie nominalne: | AC 24 V, 50/60 Hz / DC 24 V |
| Zakres pracy: | AC/DC 19.2…28.8 V |
| Pobór mocy (praca): | 1.5 W |
| Pobór mocy (pozycja spoczynkowa): | 1 W |
| Wymiarowanie poboru mocy: | 2.5 VA |
| Połączenie: | Kabel 1 m, 4 x 0.34 mm2 |
| Zintegrowane czujniki | |
| Typ czujnika: | Termo-anemometr |
| Prędkość powietrza: | 0.3…7 m/s |
| Dokładność prędkości powietrza: | ± (0.1 m/s + 10% wymaganej objętości powietrza) |
| Czujnik temperatury: | Do pomiaru temperatury powietrza w kanale (odczyt przez MP-Bus) |
| Dokładność czujnika temperatury: | ± 0.3 K (przy 25°C i wystarczającym przepływie) |
| Siłownik | |
| Moment obrotowy: | Min. 2 Nm @ napięcie nominalne |
| Synchronizacja: | Po każdym przerwaniu zasilania |
| Ręczna regulacja: | Rozłączanie przekładni za pomocą magnesu |
| Poziom mocy akustycznej, siłownik: | max. 35 dB(A) |
| Kąt obrotu: | 70° (ograniczony elektronicznie) |
| Czas działania: | 1°/sek |
| Przepustnica | |
| Statyczne ciśnienie różnicowe przez przepustnicę: | max. 1000 Pa |
| Wartości regulacyjne | |
| Vnom: | Ustawienie specyficzne dla OEM (3 / 5 / 7 m/s) |
| Vmax: | 20…100% Vnom |
| Vmin: | 0…100% Vnom |
| Vmid: | Pomiędzy Vmin…Vmax |
| Współczynnik regulacji na miejscu: | Zakres ustawień: 0.7…1,3 |
| Kompensacja wysokości: | Zakres: 0…3000 m n.p.m. |
| Sterowanie analogowe | |
| Tryb VAV dla wejścia wartości referencyjnej Y: | – DC 2…10 V / (4…20 mA z 500 Ω); – DC 0…10 V / (0…20 mA z 500 Ω); Impedancja wejściowa min. 100 kOhm |
| Sygnał wartości rzeczywistej U5: | – DC 0/2…10 V (max. 1 mA); Regulowany: przepływ objętościowy / pozycja przepustnicy |
| Tryby pracy CAV (stały przepływ objętościowy): | CLOSED / Vmin / Vmid* / Vmax / OPEN* (*tylko z zasilaniem AC 24 V) |
| Funkcje MP-Bus | |
| Adresowanie w trybie magistrali: | MP1…8 (16) (praca analogowa: PP) |
| Sterownik DDC: | Sterowniki DDC / programowalny sterownik ze zintegrowanym interfejsem MP-Bus |
| Optymalizator wentylatora (sterowanie wentylatorem): | Z BELIMO Fan Optimiser COU24-A-MP lub sterownikiem DDC |
| Integracja czujników: | – Aktywne czujniki (0…10 V); – Sygnał 2-punktowy (zdolność przełączania 0.5 mA @ 24V) |
| Bezpieczeństwo | |
| Klasa ochrony: | III Bezpieczne bardzo niskie napięcie |
| Stopień ochrony: | IP00 |
| EMC: | CE zgodnie z 2004/108/EU |
| Certyfikacja: | – Certyfikowany zgodnie z IEC/EN 60730-1 i IEC/EN 60730-2-14; – Złożono wniosek o zatwierdzenie UL |
| Klasa palności (łopatka przepustnicy): | UL 94 HB |
| Klasa palności (siłownik): | UL 94 V-0 |
| Grupa zachowania w ogniu (łopatka przepustnicy): | RF3 (CH) |
| Grupa zachowania w ogniu (siłownik): | RF2 (CH) |
| Tryb pracy: | Typ 1 |
| Znamionowe napięcie udarowe: | 0.8 kV |
| Zanieczyszczenie środowiska: | 2 |
| Temperatura otoczenia: | 0…50°C |
| Temperatura przechowywania: | −40...80°C |
| Wilgotność otoczenia: | max. 95 % RH, bez kondensacji |
| Konserwacja: | Bezobsługowy |
| Nominalny przepływ objętościowy Vnom | |
| CMV-100-MP | |
| przy 3 m/s: | 85 m3/h |
| przy 5 m/s: | 141 m3/h |
| przy 7 m/s: | 198 m3/h |
| CMV-125-MP | |
| przy 3 m/s: | 133 m3/h |
| przy 5 m/s: | 221 m3/h |
| przy 7 m/s: | 309 m3/h |
| CMV-150-MP | |
| przy 3 m/s: | 191 m3/h |
| przy 5 m/s: | 318 m3/h |
| przy 7 m/s: | 445 m3/h |
| CMV-160-MP | |
| przy 3 m/s: | 217 m3/h |
| przy 5 m/s: | 362 m3/h |
| przy 7 m/s: | 507 m3/h |
| Funkcje dodatkowe | |
| Pomiar temperatury w kanale: | Bieżąca temperatura powietrza w kanale (odczyt przez MP-Bus) |
| Ustawienia systemowe (z narzędzi serwisowych) | |
| V̇max: | 20…100% V̇nom |
| V̇mid: | V̇min … V̇max |
| V̇min: | 0…100% V̇nom |
| Tryb: | 0…10 V / 2…10 V |
| Adres: | MP1…MP8 (16) (adres MP-Bus) |
| Pozycja: | 16 znaków (wyświetlane w urządzeniach operacyjnych i magistrali) |
| Oznaczenie: | 16 znaków (wyświetlane w urządzeniach operacyjnych i magistrali) |
| Sygnał zwrotny U5 - funkcja: | Przepływ objętościowy / pozycja przepustnicy |
| Wysokość instalacji: | 0…3000 m n.p.m. |
| Ustawienia specyficzne dla urządzenia (z narzędzi serwisowych) | |
| Nominalna prędkość powietrza: | 3 / 5 / 7 m/s (wartość ustawiona na stałe przez OEM) |
| V̇nom: | Wartość specyficzna dla urządzenia (związana z nominalną prędkością powietrza) |
| Ustawienia specyficzne (z narzędzi serwisowych) | |
| Sterowanie nadrzędne: | AUTO / OPEN / CLOSE / V̇min / V̇mid / V̇max / STOP |
| Współczynnik regulacji na miejscu: | 0,7…1,3 |
| Pozycja awaryjna magistrali: | Ostatnia wartość / OPEN / CLOSE / V̇min / V̇max (funkcja MP-Bus: zachowanie w przypadku awarii mastera magistrali) |
| Wyświetlane dane (z narzędzi serwisowych) | |
| Temperatura w kanale: | Aktualna w kanale |
| Prędkość powietrza: | Aktualna w kanale |
| Wyświetlacz pętli sterowania: | Objętość / wartość zadana / pozycja przepustnicy |
| Typ: | Oznaczenie typu |
| Przegląd wersji: | Oprogramowanie układowe (Firmware) |
| Numer seryjny: | nnnnn-nnnnn-nnn-nnn |
| Dane operacyjne: | Czas pracy / czas działania / stosunek |
