LHV-D3-MOD
| Rodzaj ruchu: | Liniowy |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

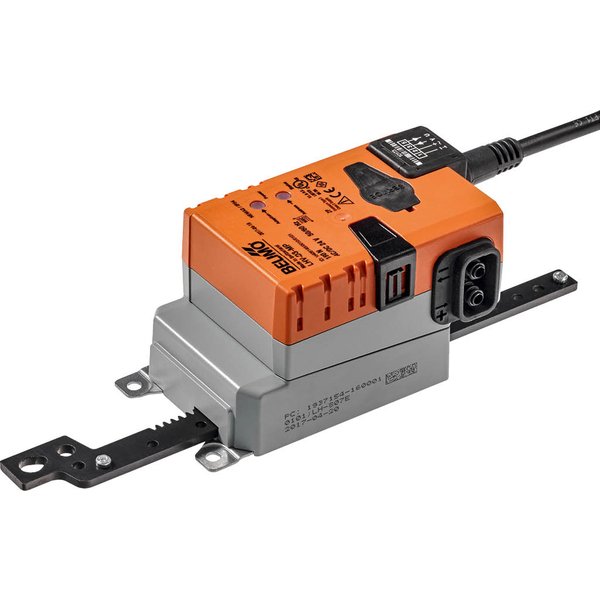

Wszechstronne urządzenie VAV-Compact LHV-D3-MOD
Model LHV-D3-MOD to zintegrowane rozwiązanie typu VAV-Compact, które łączy w sobie precyzyjny regulator VAV, dynamiczny czujnik różnicy ciśnień (Δp) oraz wydajny siłownik liniowy. Urządzenie zostało zaprojektowane z myślą o zastosowaniu w aparatach VAV, zapewniając optymalne warunki w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne.
Zintegrowany, bezobsługowy czujnik ciśnienia różnicowego charakteryzuje się wysoką precyzją, co sprawia, że jest odpowiedni także do pomiaru bardzo małych przepływów objętościowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
Kluczowe cechy produktu
- Wszechstronne tryby pracy: VAV (zmienny przepływ), CAV (stały przepływ) oraz regulacja położenia.
- Wyposażony w zaawansowany, dynamiczny czujnik przepływu Belimo D3.
- Szeroki zakres pomiaru różnicy ciśnień od 0 do 500 Pa.
- Elastyczne opcje sterowania: poprzez interfejs komunikacyjny, w trybie hybrydowym lub za pomocą sygnału analogowego (0/2...10 V).
- Funkcja multibus umożliwiająca komunikację w popularnych standardach: BACnet MS/TP, Modbus RTU oraz Belimo MP-Bus.
- Możliwość przetwarzania sygnałów z podłączonych czujników zewnętrznych.
- Wbudowane gniazdo serwisowe ułatwiające konfigurację i diagnostykę za pomocą dedykowanych urządzeń.
Zaawansowane funkcje regulacyjne
Regulacja zmiennego przepływu powietrza (VAV)
Urządzenie precyzyjnie reguluje przepływ powietrza w zakresie od V'min do V'max w odpowiedzi na sygnał z zewnętrznych regulatorów, np. czujników temperatury czy stężenia CO₂. Pozwala to na energooszczędną klimatyzację dostosowaną do aktualnych potrzeb w danym pomieszczeniu lub strefie.
Regulacja stałego przepływu powietrza (CAV)
W tym trybie regulator utrzymuje stałą, zdefiniowaną wartość przepływu. Dostępna jest również opcja przełączania stopniowego między progami (np. ZAMKNIĘTE, Min, Maks), co jest przydatne w specyficznych zastosowaniach.
Sterowanie położeniem
Funkcja ta umożliwia integrację urządzenia z zewnętrzną pętlą regulacji VAV, gdzie LHV-D3-MOD działa jako inteligentny przetwornik i siłownik wykonawczy.
Elastyczna integracja i niezawodność
Uniwersalna komunikacja: Dzięki funkcji multibus, regulator można łatwo zintegrować z nadrzędnymi systemami automatyki budynkowej. Urządzenie obsługuje protokoły BACnet MS/TP, Modbus RTU oraz MP-Bus. Dostępny jest także tryb hybrydowy, łączący komunikację po szynie ze sterowaniem analogowym.
Łatwa konfiguracja: Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, poszczególne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2, podłączanej do wbudowanego gniazda serwisowego.
Niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 4.5 VA |
| Prąd rozruchowy (Imax): | 8.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Siła przesuwu - silnik: | 150 N |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | 0...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0...8 V Punkt końcowy 2...10 V |
| V'max nastawialne: | 20...100% V'nom |
| V'mid nastawialne: | >V'min... |
| V'min nastawialne: | 0...100% wartości V'nom ( |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Skok: | 100 mm |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo D3, dynamiczny czujnik przepływu |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...500 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±5 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Średnica nypla 5,3 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.57 kg |
