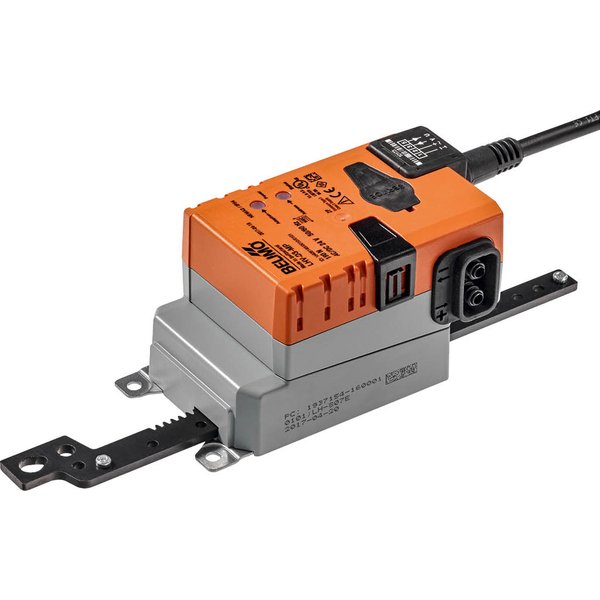

LHV-D3-MP

Urządzenie VAV-Compact – z regulatorem VAV, dynamicznym czujnikiem Δp i siłownikiem liniowym, 150 N, MP-Bus, 0/2...10 VObszar zastosowania: aparaty VAV w strefie komfortuZastosowanie: VAV/CAV, regulacja położenia

Kod produktu: LHV-D3-MP

Rodzaj ruchu:	Liniowy
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zintegrowany regulator VAV-Compact LHV-D3-MP

Urządzenie LHV-D3-MP to kompleksowe rozwiązanie typu VAV-Compact, łączące w sobie funkcje regulatora przepływu, dynamicznego czujnika różnicy ciśnień oraz siłownika liniowego. Zostało zaprojektowane z myślą o zastosowaniach w strefach komfortu, takich jak systemy wentylacyjne w budynkach biurowych czy hotelach, gdzie kluczowa jest precyzyjna kontrola przepływu powietrza.

Zastosowanie i kluczowe funkcje

Regulacja VAV/CAV: Urządzenie może pracować w trybie zmiennego przepływu powietrza (VAV), dostosowując go do aktualnego zapotrzebowania, lub w trybie stałego przepływu (CAV), utrzymując zadaną wartość.
Sterowanie położeniem: Możliwość pracy w otwartej pętli regulacji, gdzie siłownik precyzyjnie wykonuje polecenia z zewnętrznego systemu sterowania.
Dynamiczny pomiar przepływu: Wbudowany, bezobsługowy czujnik ciśnienia różnicowego Belimo D3 zapewnia dokładny pomiar w zakresie 0...500 Pa, nawet przy bardzo małych przepływach. Montaż czujnika jest niezależny od pozycji i nie wymaga zerowania.
Wentylacja na żądanie (DCV): Urządzenie może przekazywać sygnał o zapotrzebowaniu (wynikający z położenia przepustnicy) do nadrzędnego systemu automatyki, wspierając energooszczędne zarządzanie wentylacją.

Komunikacja i konfiguracja

Regulator jest przystosowany do nowoczesnych systemów automatyki budynkowej i oferuje elastyczne metody obsługi.

Komunikacja MP-Bus: Urządzenie można łatwo zintegrować z systemem za pomocą magistrali komunikacyjnej Belimo MP-Bus. W tym trybie możliwe jest również przetwarzanie sygnałów z dodatkowego, podłączonego czujnika.
Sterowanie analogowe: Obsługuje sterowanie za pomocą standardowego sygnału analogowego (0/2...10 V).
Łatwa konfiguracja: Chociaż urządzenie jest dostarczane z ustawieniami fabrycznymi dla typowych zastosowań, parametry można indywidualnie dostosować przy użyciu aplikacji Belimo Assistant 2.
Nowoczesne interfejsy serwisowe: Diagnostyka i zmiana ustawień są możliwe za pośrednictwem dedykowanego gniazda serwisowego oraz bezprzewodowo dzięki wbudowanemu interfejsowi NFC.

Wskazówki montażowe i serwisowe

Urządzenie jest fabrycznie montowane, konfigurowane i kalibrowane przez producenta aparatu VAV. Podczas instalacji i konserwacji systemu wentylacyjnego należy pamiętać o zabezpieczeniu czujnika różnicy ciśnień przed uszkodzeniem, np. poprzez odłączenie rurek ciśnieniowych na czas czyszczenia kanałów. Urządzenie jest bezobsługowe, a ewentualne czyszczenie obudowy należy wykonywać na sucho.

Dane techniczne
Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	4.5 VA
Prąd rozruchowy (Imax):	8.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Siła przesuwu - silnik:	150 N
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0...8 V, Punkt końcowy 2...10 V
V'max nastawialne:	20...100% V'nom
V'mid nastawialne:	>V'min...<V'max
V'min nastawialne:	0...100% wartości V'nom (<V'max)
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Skok:	100 mm
Dane pomiarowe
Metoda pomiaru:	Belimo D3, dynamiczny czujnik przepływu
Pozycja montażu:	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego:	0...500 Pa
Maksymalne ciśnienie w instalacji:	1500 Pa
Ciśnienie rozrywające:	±5 kPa
Kompensacja wysokości:	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza:	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej:	Średnica nypla 5,3 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-20...80°C [-4...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.57 kg
Cechy produktu
Obszar zastosowania:	aparaty VAV w strefie komfortu
Główne zastosowania:	VAV/CAV, regulacja położenia
Typ czujnika ciśnienia:	Zintegrowany czujnik ciśnienia różnicowego (odpowiedni dla bardzo małych przepływów)
Funkcje regulacyjne:	Przepływ objętościowy (VAV/CAV) lub regulacja położenia (otwarta pętla)
Zakres nastawy Δp przy V'nom:	38–450 Pa
Regulacja V'max (Maks):	20–100% V'nom
Regulacja V'min (Min):	0–100% V'nom
Stopnie przełączania CAV:	ZAMKNIĘTE / Min / Maks / OTWARTE (Śr.)
Regulacja położenia (otwarta pętla) - Maks. zakres:	20...100% zakresu obrotu
Regulacja położenia (otwarta pętla) - Min. zakres:	0...100% zakresu obrotu
Wentylacja sterowana zgodnie z potrzebami (DCV):	Wyjście sygnału zapotrzebowania (położenie przepustnicy)
Konfiguracja urządzenia:	Możliwość modyfikacji parametrów przez aplikację Belimo Assistant 2
Integracja z szyną:	MP-Bus (interfejs komunikacyjny i adres definiowane przyrządami serwisowymi)
Dodatkowe czujniki (tryb szyny):	Opcjonalne podłączenie (0...10 V / pasywny, np. temp. lub styk przełączający)
Narzędzie konfiguracyjne:	Belimo Assistant 2
