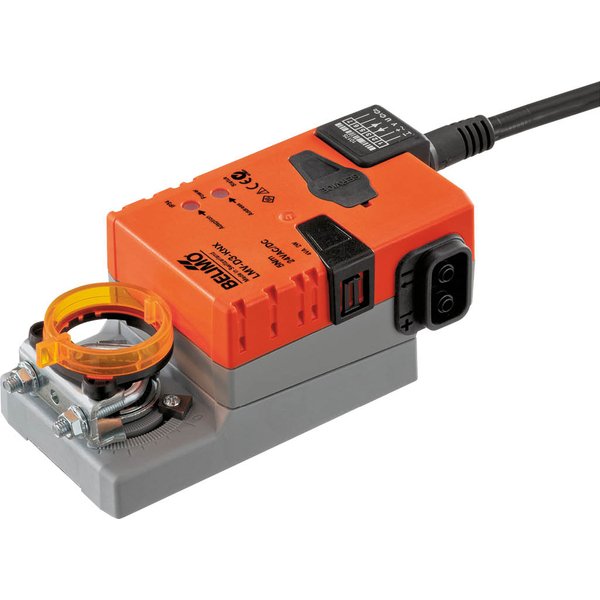

LMV-D3-KNX

Zintegrowane rozwiązanie VAV-Compact z interfejsem KNX

Urządzenie LMV-D3-KNX to kompleksowe rozwiązanie typu VAV-Compact, które łączy w sobie funkcje precyzyjnego regulatora VAV, dynamicznego czujnika różnicy ciśnień (Δp) oraz siłownika do przepustnic powietrza. Zaprojektowano je z myślą o zastosowaniach w instalacjach wentylacyjnych stref komfortu, takich jak biura, hotele czy budynki mieszkalne.

Kluczowe cechy produktu

• Wszechstronne zastosowanie: Idealne do regulacji VAV (zmienny przepływ powietrza) i CAV (stały przepływ powietrza), a także do sterowania położeniem przepustnicy.
• Dynamiczny czujnik przepływu: Wyposażone w zaawansowany i bezobsługowy czujnik przepływu Belimo D3, który zapewnia dokładny pomiar nawet przy bardzo małych przepływach. Działa w zakresie ciśnienia różnicowego od 0 do 500 Pa.
• Komunikacja KNX: Posiada zintegrowany interfejs do komunikacji w standardzie KNX (tryb S), co umożliwia bezproblemową integrację z nadrzędnymi systemami automatyki budynkowej.
• Przetwarzanie sygnałów: Urządzenie pozwala na podłączenie i przetwarzanie sygnałów z dodatkowych czujników, np. czujnika temperatury (0...10 V) lub zestyku przełącznego, i udostępnienie ich w sieci KNX.
• Łatwa obsługa: Posiada wbudowane gniazdo serwisowe, które umożliwia podłączenie narzędzi obsługowych, takich jak Belimo Assistant 2, w celu konfiguracji i diagnostyki.

Funkcje i tryby regulacji

Siłownik oferuje elastyczne możliwości sterowania, dostosowane do wymagań nowoczesnych systemów wentylacji.

• Regulacja zmiennego przepływu (VAV): Płynnie dostosowuje przepływ powietrza w zakresie od V'min do V'max w odpowiedzi na sygnały z regulatorów temperatury czy stężenia CO₂, co przyczynia się do oszczędności energii.
• Regulacja stałego przepływu (CAV): Utrzymuje stały przepływ objętościowy, z możliwością przełączania między zdefiniowanymi progami (np. ZAMKNIĘTE / Min / Maks).
• Sterowanie położeniem: Może pracować jako siłownik w otwartej pętli regulacji, realizując polecenia z zewnętrznego systemu sterowania VAV.
• Wentylacja sterowana zapotrzebowaniem (DCV): Generuje sygnał zwrotny o aktualnym zapotrzebowaniu (wynikającym z położenia przepustnicy), który może być wykorzystany przez nadrzędny system automatyzacji.

Obsługa i konfiguracja

Urządzenie zostało zaprojektowane z myślą o wygodzie instalatora i użytkownika. Ręczne przestawianie pozycji przepustnicy jest możliwe za pomocą przycisku, który wysprzęgla przekładnię. Ustawienia parametrów pracy, takich jak wartości V'min, V'max czy tryb regulacji, można modyfikować przy użyciu oprogramowania ETS (dla sieci KNX) lub narzędzia serwisowego Belimo Assistant 2.
