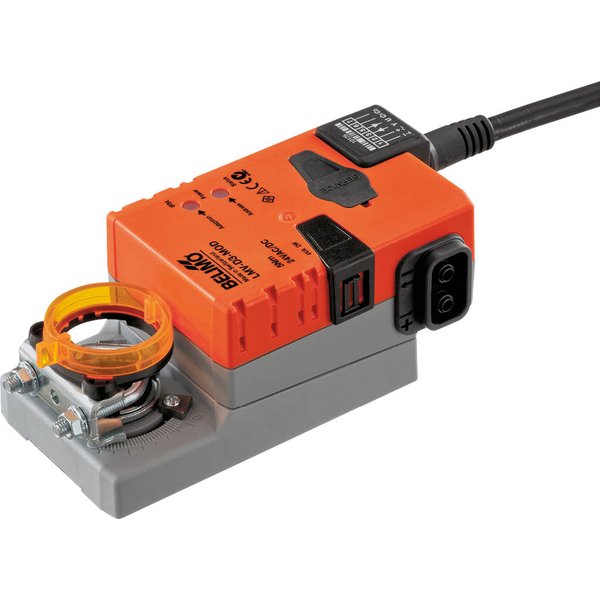

LMV-D3-MOD

Urządzenie VAV-Compact – z regulatorem VAV, dynamicznym czujnikiem Δp i siłownikiem do przepustnic, 5 Nm, BACnet MS/TP, Modbus RTU, MP-Bus, 0/2...10 VObszar zastosowania: aparaty VAV w strefie komfortuZastosowanie: VAV/CAV, regulacja położenia

Producent: Belimo

Kod produktu: LMV-D3-MOD

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	5 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Kompaktowe urządzenie do regulacji VAV

LMV-D3-MOD to zintegrowane rozwiązanie VAV-Compact, które łączy w sobie precyzyjny regulator, dynamiczny czujnik różnicy ciśnień (Δp) oraz siłownik do przepustnic. Produkt został zaprojektowany do sterowania aparatami VAV w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne, zapewniając optymalne warunki w pomieszczeniach.

Kluczowe cechy i funkcje

Urządzenie wyposażono w szereg zaawansowanych funkcji, które gwarantują niezawodność i elastyczność w systemach wentylacyjnych i klimatyzacyjnych.

Dynamiczny czujnik przepływu Belimo D3: Zintegrowany, bezobsługowy czujnik ciśnienia różnicowego jest przystosowany do pomiaru nawet bardzo małych przepływów objętościowych w zakresie 0...500 Pa. Jego konstrukcja zapewnia niezależność od pozycji montażu i eliminuje potrzebę zerowania.
Wszechstronne tryby pracy: Regulator może pracować w różnych trybach, w zależności od potrzeb instalacji:
- VAV (zmienny przepływ powietrza): Umożliwia energooszczędną regulację przepływu w zakresie od V'min do V'max w odpowiedzi na sygnały z czujników temperatury lub stężenia CO₂.
- CAV (stały przepływ objętościowy): Zapewnia utrzymanie stałego natężenia przepływu, z możliwością wdrażania przełączania stopniowego (np. ZAMKNIĘTE / Min / Maks).
- Regulacja położenia: Pozwala na integrację urządzenia z zewnętrzną pętlą regulacji jako precyzyjny siłownik i przetwornik.
Elastyczna komunikacja: Dzięki funkcji multibus, urządzenie można łatwo zintegrować z nadrzędnymi systemami automatyki budynkowej poprzez protokoły BACnet MS/TP, Modbus RTU lub magistralę Belimo MP-Bus. Dostępny jest również tryb hybrydowy, łączący komunikację po szynie ze sterowaniem analogowym.
Przetwarzanie sygnałów z czujników: Możliwość podłączenia dodatkowego czujnika (np. temperatury 0...10 V) lub zestyku przełącznego i udostępnienia jego odczytów w systemie nadrzędnym przez magistralę.
Łatwa konfiguracja i serwis: Urządzenie posiada fabryczne ustawienia dostosowane do większości zastosowań. Indywidualne parametry można modyfikować za pomocą aplikacji Belimo Assistant 2, podłączanej przez dedykowane gniazdo serwisowe.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2W
Pobór mocy w stanie spoczynku:	1W
Moc znamionowa:	4 VA
Prąd rozruchowy (Imax):	8.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 6x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 1 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0...8 V, Punkt końcowy 2...10 V
V'max nastawialne:	20...100% V'nom
V'mid nastawialne:	>V'min...
V'min nastawialne:	0...100% wartości V'nom (
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	95°
Uwaga dotycząca kąta obrotu:	regulowane ograniczenie mechaniczne lub elektryczne
Mechanical interface:	Zacisk uniwersalny 6...20 mm
Wskaźnik położenia:	Mechaniczny
Dane pomiarowe
Metoda pomiaru:	Belimo D3, dynamiczny czujnik przepływu
Pozycja montażu:	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego:	0...500 Pa
Maksymalne ciśnienie w instalacji:	1500 Pa
Ciśnienie rozrywające:	±5 kPa
Kompensacja wysokości:	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza:	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej:	Średnica nypla 5,3 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-20...80°C [-4...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.55 kg

Akcesoria elektryczne

CRA24-B3

Pomieszczeniowy regulator temperatury z obsługą ręczną, Wyjście 2...10 V: powietrze nawiewane VAV, Wyjście 2...10 V: powietrze wylotowe VAV, Wyjście 2/3-punktowe: ogrzewanie, AC 24 V, Wybór trybu i wyświetlacza: COMF / MIN / MAX, przycisk obrotowy +/-
