LMV-M1-MOD

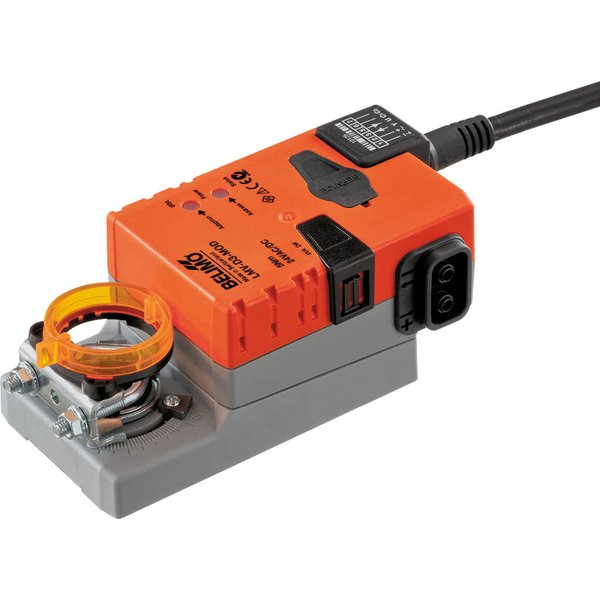

Kompaktowy regulator VAV LMV-M1-MOD z siłownikiem

Urządzenie LMV-M1-MOD to zintegrowane rozwiązanie typu VAV-Compact, które łączy w sobie funkcje precyzyjnego regulatora VAV, statycznego membranowego czujnika różnicy ciśnień oraz siłownika do przepustnic. Zostało zaprojektowane z myślą o zastosowaniach w strefach komfortu oraz w instalacjach wentylacyjnych, gdzie powietrze może być zanieczyszczone.

Najważniejsze cechy produktu

• Wszechstronne zastosowanie: Idealne do regulacji VAV (zmienny przepływ powietrza), CAV (stały przepływ powietrza) oraz do sterowania położeniem przepustnicy.
• Zintegrowany czujnik: Wyposażone w niezawodny, statyczny czujnik membranowy Belimo M1, który nie wymaga konserwacji i doskonale sprawdza się nawet przy bardzo małych przepływach.
• Szeroki zakres pomiarowy: Efektywnie mierzy różnicę ciśnień w zakresie od 0 do 600 Pa.
• Elastyczne sterowanie: Obsługuje sterowanie analogowe (0/2…10 V), hybrydowe oraz komunikację sieciową.
• Kompatybilność z systemami automatyki: Umożliwia integrację poprzez popularne protokoły, takie jak BACnet MS/TP, Modbus RTU oraz przez szynę Belimo MP-Bus.
• Dodatkowe możliwości: Posiada funkcję przetwarzania sygnałów z dodatkowych czujników oraz wbudowane gniazdo serwisowe ułatwiające podłączenie urządzeń obsługowych.

Funkcjonalność i tryby pracy

Regulacja przepływu powietrza

Urządzenie pozwala na realizację różnych strategii sterowania wentylacją, dostosowanych do specyfiki obiektu. Główne funkcje regulacyjne to:

• Tryb VAV (Zmienny przepływ powietrza): Umożliwia płynną regulację przepływu w zakresie od V'min do V'max w odpowiedzi na sygnał sterujący, np. z regulatora temperatury lub czujnika CO₂. Pozwala to na energooszczędną klimatyzację dostosowaną do aktualnego zapotrzebowania.
• Tryb CAV (Stały przepływ objętościowy): Zapewnia utrzymanie stałego, zdefiniowanego przepływu powietrza. W razie potrzeby możliwe jest zaimplementowanie przełączania stopniowego (np. ZAMKNIĘTE / Min / Maks).
• Sterowanie położeniem (Otwarta pętla): W tym trybie urządzenie działa jako inteligentny siłownik z przetwornikiem, umożliwiając integrację z zewnętrznym systemem regulacji VAV.

Integracja i komunikacja

Dzięki funkcji multibus, regulator LMV-M1-MOD można łatwo włączyć do istniejącej sieci komunikacyjnej. Wybór protokołu (BACnet MS/TP, Modbus RTU lub MP-Bus) odbywa się za pomocą narzędzia serwisowego. Dostępny jest również tryb hybrydowy, który łączy komunikację po szynie ze sterowaniem analogowym. W trybie komunikacji sieciowej możliwe jest podłączenie dodatkowego czujnika (np. temperatury 0-10V) i odczyt jego wartości przez nadrzędny system automatyki.

Konfiguracja i obsługa

Urządzenie jest dostarczane z ustawieniami fabrycznymi, które pasują do większości standardowych zastosowań. Indywidualne parametry można łatwo modyfikować przy użyciu aplikacji Belimo Assistant 2, podłączanej lokalnie do gniazda serwisowego lub zdalnie poprzez magistralę MP-Bus.
