NMV-D3-MOD

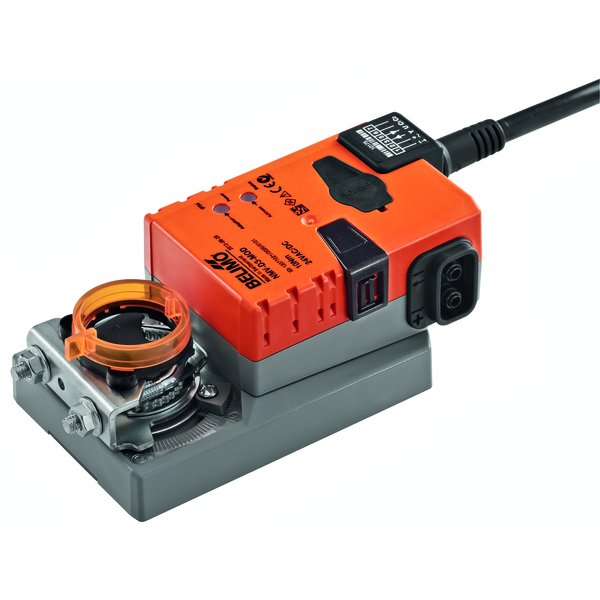

Regulator VAV-Compact NMV-D3-MOD

Zintegrowane rozwiązanie do systemów VAV

Urządzenie VAV-Compact to kompleksowe rozwiązanie, które łączy w sobie funkcje regulatora VAV, precyzyjnego, dynamicznego czujnika różnicy ciśnień (Δp) oraz siłownika do przepustnic. Zostało zaprojektowane z myślą o zastosowaniach w systemach VAV w strefach komfortu, takich jak budynki biurowe, hotele czy obiekty mieszkalne, zapewniając niezależne od ciśnienia sterowanie przepływem powietrza.

Najważniejsze cechy produktu

• Zintegrowany, dynamiczny czujnik przepływu Belimo D3, zapewniający dokładny pomiar nawet przy niewielkich przepływach.
• Szeroki zakres pomiaru różnicy ciśnień, działający w przedziale od 0 do 500 Pa.
• Wszechstronne możliwości sterowania: analogowe (sygnał 0/2...10 V), hybrydowe oraz w pełni cyfrowe z wykorzystaniem interfejsu komunikacyjnego.
• Kompatybilność z popularnymi protokołami sieciowymi, takimi jak BACnet MS/TP, Modbus RTU oraz Belimo MP-Bus.
• Funkcjonalność przetwarzania sygnałów z dodatkowych czujników, np. temperatury.
• Wygodne gniazdo serwisowe do podłączania narzędzi diagnostycznych i konfiguracyjnych, takich jak Belimo Assistant 2.

Elastyczne tryby pracy

Urządzenie oferuje kilka trybów regulacji, dostosowanych do różnych potrzeb instalacji wentylacyjnych i klimatyzacyjnych:

• Regulacja VAV (zmienny przepływ powietrza): Umożliwia płynną regulację przepływu w zakresie od V'min do V'max w odpowiedzi na sygnał sterujący, np. z regulatora temperatury w pomieszczeniu. Pozwala to na energooszczędną klimatyzację dostosowaną do aktualnego zapotrzebowania.
• Regulacja CAV (stały przepływ powietrza): Zapewnia utrzymanie stałego, zdefiniowanego przepływu objętościowego. Możliwe jest również przełączanie między kilkoma zdefiniowanymi progami (np. ZAMKNIĘTE / Min / Maks).
• Sterowanie położeniem: Tryb pracy w otwartej pętli, w którym urządzenie działa jako inteligentny siłownik z przetwornikiem, umożliwiając integrację z zewnętrznymi systemami regulacji VAV.

Łatwa integracja i konfiguracja

Dzięki funkcji multibus, regulator może być łatwo zintegrowany z systemami automatyki budynkowej. Interfejs komunikacyjny (BACnet MS/TP, Modbus RTU lub MP-Bus) jest wybierany za pomocą narzędzia serwisowego. Dostępny jest również tryb hybrydowy, łączący komunikację po szynie ze sterowaniem analogowym.

Większość typowych zastosowań jest obsługiwana przez ustawienia fabryczne, jednak poszczególne parametry można w prosty sposób modyfikować za pomocą aplikacji Belimo Assistant 2, co znacznie skraca czas uruchomienia instalacji.

Wysoka niezawodność

Siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
