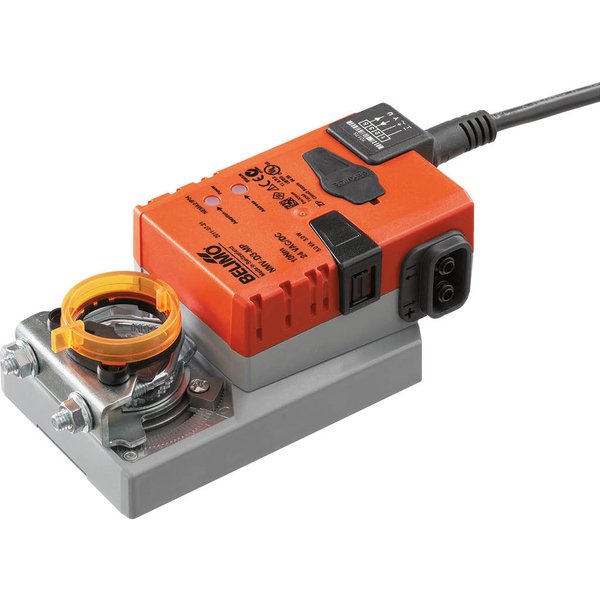

NMV-D3-RE

Producent: Belimo

Kod produktu: NMV-D3-RE

Moment obrotowy:	10 Nm
Napięcie zasilania:	AC/DC 24 V
Sterowanie:	2...10 V
Przyłącze mechaniczne:	Zacisk uniwersalny 8...26.7 mm
Połączenie elektryczne:	Kabel 1 m, 4x 0.75 mm²
Kategoria ochronna:	IP54

Cechy:

Regulator przeplywu powietrza VAV-Compact
10 Nm, 120...300 s w zaleznosci od ukladów sterujacych czasem ruchu
24 V AC/DC, analogowe, MFT, MP
Sterowanie 0 (2)...10 V DC, szyna MP, zestyki
Przylacza dlugosc kabla = 1 m
Interfejs szyny MP zintegrowany
Mozliwosc podlaczania czujnika aktywnego/biernego, przelacznika
Zabierak osi Zacisk montazowy
Urzadzenie kompaktowe z czujnikiem D3, regulatorem VAV, silownikiem

Dane dotyczące bezpieczeństwa
Temperatura przechowywania :	-20...80°C [-4...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne — niskie (PELV)
Masa
Masa :	0.78 kg
Stopień zanieczyszczenia :	3
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Kategoria dokumentu :	bezobsługowy
Metoda pomiaru :	Belimo D3, dynamiczny czujnik przepływu
Rodzaj czynności :	Type 1.AA.B Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Pobór mocy - praca :	3W
Uwaga dotycząca mocy znamionowej :	Imax 8 A @ 5 ms
Dane funkcjonalne
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Dane pomiarowe
Pozycja montażu :	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego :	0...500 Pa
Maksymalne ciśnienie w instalacji :	1500 Pa
Ciśnienie rozrywające :	±5 kPa
Kompensacja wysokości :	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza :	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Uwaga dotycząca kąta obrotu :	regulowane ograniczenie mechaniczne lub elektryczne
Wskaźnik położenia :	Mechaniczny
Impedancja wejściowa :	100 kΩ
Uwaga dotycząca napięcia pomiarowego U :	Maks. 0,5 mA
Regulowany zakres roboczy Y :	0...10 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0...8 V Punkt końcowy 2...10 V
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Moment obrotowy Nm :	10 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 4x 0.75 mm²
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 8...26.7 mm
Kąt obrotu :	95°
Dane elektryczne
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	1.5 W
Moc znamionowa :	5 VA
Komunikacja po szynie danych
Liczba węzłów :	MP-Bus maks. 8
Sterowanie oraz interfejs komunikacyjny :	MP-Bus
Przyłącze rurki ciśnieniowej :	Średnica nypla 5,3 mm
