NMV-M1-MP

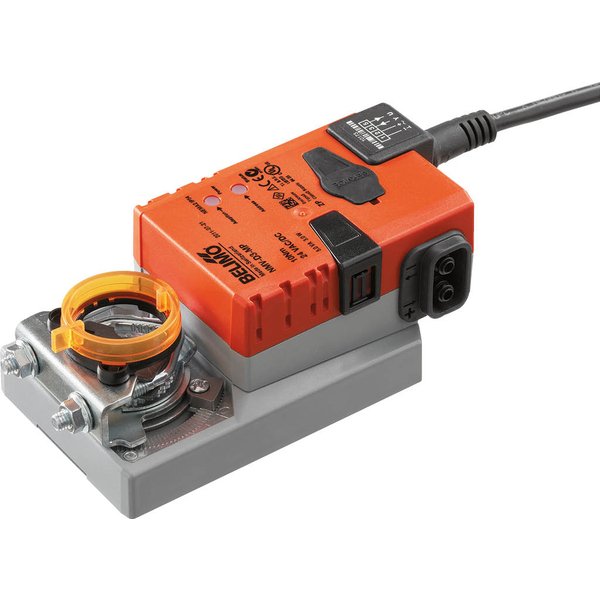

Zaawansowany regulator VAV-Compact NMV-M1-MP

NMV-M1-MP to zintegrowane urządzenie typu VAV-Compact, które łączy w sobie funkcje precyzyjnego regulatora VAV, statycznego czujnika różnicy ciśnień (Δp) opartego na membranie oraz siłownika do przepustnic. Zaprojektowano je z myślą o niezawodnej pracy w nowoczesnych systemach wentylacyjnych.

Najważniejsze cechy:

• Wszechstronne zastosowanie: Idealne do aparatów VAV w strefach komfortu (biura, hotele, budynki mieszkalne), a także w instalacjach wentylacyjnych, gdzie występuje zanieczyszczone powietrze.
• Elastyczne tryby pracy: Umożliwia regulację zmiennego (VAV) i stałego (CAV) przepływu objętościowego oraz bezpośrednie sterowanie położeniem przepustnicy.
• Precyzyjny pomiar: Wyposażone w bezobsługowy, statyczny czujnik membranowy Belimo M1, który zapewnia dokładny pomiar nawet przy bardzo małych przepływach powietrza w zakresie 0...600 Pa.
• Zintegrowana komunikacja: Urządzenie komunikuje się poprzez magistralę MP-Bus, co ułatwia integrację z nadrzędnymi systemami automatyki budynkowej.
• Różnorodne sterowanie: Możliwość sterowania za pomocą sygnału analogowego (0/2...10 V) oraz poprzez interfejs komunikacyjny.
• Łatwy serwis: Dostęp do konfiguracji i diagnostyki jest możliwy dzięki wbudowanemu gniazdu serwisowemu oraz bezprzewodowemu interfejsowi NFC.

Funkcjonalność i tryby regulacji

Urządzenie zostało zaprojektowane do niezależnego od zmian ciśnienia sterowania przepływem powietrza. Zintegrowany czujnik ciśnienia jest niewrażliwy na pozycję montażu i nie wymaga zerowania, co znacząco upraszcza instalację.

Regulacja zmiennego przepływu powietrza (VAV)

W trybie VAV regulator płynnie dostosowuje przepływ powietrza w zdefiniowanym zakresie od V'min do V'max. Regulacja odbywa się na podstawie sygnału zapotrzebowania, np. z regulatora temperatury w pomieszczeniu lub czujnika stężenia CO₂, co pozwala na energooszczędną klimatyzację poszczególnych stref lub pomieszczeń.

Regulacja stałego przepływu objętościowego (CAV)

W trybie CAV urządzenie utrzymuje stały, zdefiniowany przepływ powietrza. Funkcja ta pozwala również na implementację przełączania stopniowego (np. ZAMKNIĘTE / Min / Maks), co jest przydatne w zastosowaniach wymagających skokowej zmiany wydajności wentylacji.

Sterowanie położeniem (otwarta pętla)

Dostępna jest również funkcja sterowania położeniem, która umożliwia integrację regulatora VAV-Compact z zewnętrzną pętlą regulacji. W tym trybie urządzenie działa jako inteligentny przetwornik sygnału i siłownik.

Konfiguracja i komunikacja z systemem

Ustawienia fabryczne są dostosowane do większości typowych zastosowań, jednak poszczególne parametry można łatwo modyfikować za pomocą dedykowanych narzędzi serwisowych, takich jak aplikacja Belimo Assistant 2. Integracja z systemem automatyki jest prosta dzięki magistrali MP-Bus, która umożliwia podłączenie do 8 urządzeń. W trybie pracy na szynie możliwe jest także podłączenie dodatkowego czujnika (np. temperatury) bezpośrednio do regulatora.
