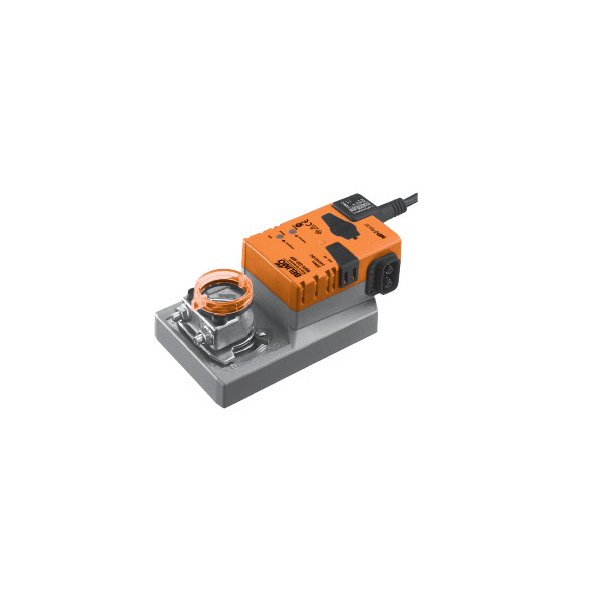

SMV-D3-MOD
| Rodzaj ruchu: | Obrotowy |
| Moment obrotowy: | 20 Nm |
| Napięcie zasilania: | 24 V |
| Sterowanie: | Hybrydowe (z komunikacją/analogowe) |
| Przyłącze mechaniczne: | Zacisk uniwersalny |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |
Wszechstronne urządzenie VAV-Compact do regulacji przepływu powietrza
Model SMV-D3-MOD to zintegrowane rozwiązanie, które łączy w sobie precyzyjny regulator VAV, dynamiczny czujnik różnicy ciśnień (Δp) oraz wydajny siłownik do przepustnic. Urządzenie zostało zaprojektowane z myślą o zastosowaniach w aparatach VAV w strefach komfortu, takich jak biurowce, hotele czy budynki mieszkalne. Umożliwia realizację systemów ze zmiennym (VAV) i stałym (CAV) przepływem powietrza, a także pracę w trybie regulacji położenia.
Kluczowe cechy i funkcjonalności
- Dokładny pomiar przepływu: Wyposażone w dynamiczny czujnik przepływu Belimo D3, pracujący w zakresie ciśnienia różnicowego od 0 do 500 Pa, co gwarantuje precyzyjny pomiar nawet przy niewielkich przepływach powietrza.
- Elastyczne opcje sterowania: Urządzenie oferuje sterowanie poprzez interfejs komunikacyjny, w trybie hybrydowym lub za pomocą sygnału analogowego (0/2...10 V).
- Szeroka kompatybilność komunikacyjna: Dzięki funkcji multibus, regulator może być łatwo zintegrowany z systemami automatyki budynkowej poprzez sieć BACnet MS/TP, Modbus RTU lub szynę Belimo MP-Bus.
- Możliwość konfiguracji: Chociaż ustawienia fabryczne są dostosowane do większości typowych zastosowań, parametry pracy można indywidualnie modyfikować za pomocą aplikacji Belimo Assistant 2.
- Przetwarzanie sygnałów z czujników: Regulator pozwala na podłączenie i przetwarzanie sygnałów z zewnętrznych czujników (np. temperatury 0...10 V) lub zestyków przełącznych, umożliwiając ich integrację z nadrzędnym systemem.
- Prosta diagnostyka i serwis: Dedykowane gniazdo serwisowe ułatwia podłączanie urządzeń obsługowych w celu konfiguracji, uruchomienia i diagnostyki.
Zaawansowane funkcje regulacyjne
Urządzenie pozwala na energooszczędną wentylację sterowaną zgodnie z zapotrzebowaniem (DCV) poprzez regulację przepływu w zakresie V'min do V'max. W trybie stałego przepływu objętościowego (CAV) możliwa jest implementacja przełączania stopniowego między zdefiniowanymi progami (np. ZAMKNIĘTE / Min / Maks / OTWARTE). Istnieje także opcja pracy jako sterownik położenia, co pozwala na integrację z zewnętrzną pętlą regulacji VAV.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika. Zapewnia to długą i bezobsługową pracę urządzenia.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 1.5 W |
| Moc znamionowa: | 6.5 VA |
| Prąd rozruchowy (Imax): | 8.0 A @ 5 ms |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | BACnet MS/TP, Modbus RTU (ustawienie fabryczne), MP-Bus |
| Liczba węzłów: | BACnet / Modbus patrz opis interfejsu, MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 20 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y: | 0...10 V |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Regulowany sygnał sprzężenia zwrotnego U: | Punkt początkowy 0...8 V, Punkt końcowy 2...10 V |
| V'max nastawialne: | 20...100% V'nom |
| V'mid nastawialne: | >V'min... |
| V'min nastawialne: | 0...100% wartości V'nom ( |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Kąt obrotu: | 95° |
| Uwaga dotycząca kąta obrotu: | regulowane ograniczenie mechaniczne lub elektryczne |
| Mechanical interface: | Zacisk uniwersalny 10...20 mm |
| Wskaźnik położenia: | Mechaniczny |
| Dane pomiarowe | |
| Metoda pomiaru: | Belimo D3, dynamiczny czujnik przepływu |
| Pozycja montażu: | niezależny od pozycji, brak konieczności zerowania |
| Zakres działania ciśnienia różnicowego: | 0...500 Pa |
| Maksymalne ciśnienie w instalacji: | 1500 Pa |
| Ciśnienie rozrywające: | ±5 kPa |
| Kompensacja wysokości: | Regulacja wysokości systemu (zakres 0...3000 m n.p.m.) |
| Stan pomiaru powietrza: | 0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji |
| Przyłącze rurki ciśnieniowej: | Średnica nypla 5,3 mm |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne — niskie (PELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -20...80°C [-4...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.91 kg |
