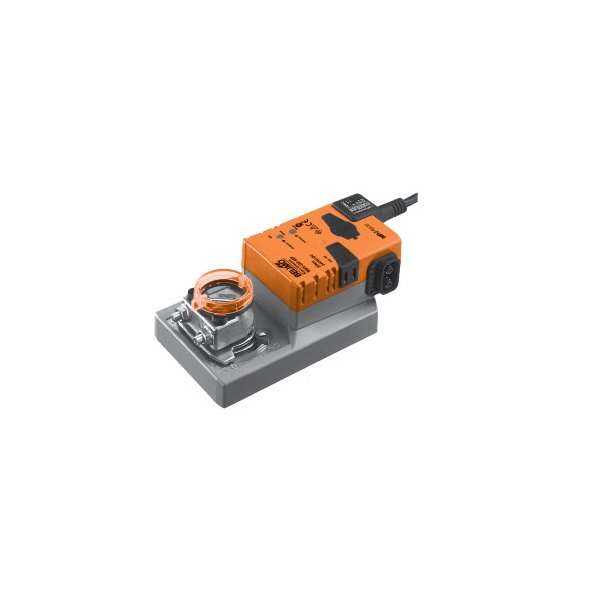

SMV-D3-MP

Urządzenie VAV-Compact – z regulatorem VAV, dynamicznym czujnikiem Δp i siłownikiem do przepustnic, 20 Nm, MP-Bus, 0/2...10 VObszar zastosowania: aparaty VAV w strefie komfortuZastosowanie: VAV/CAV, regulacja położenia

Kod produktu: SMV-D3-MP

Rodzaj ruchu:	Obrotowy
Moment obrotowy:	20 Nm
Napięcie zasilania:	24 V
Sterowanie:	Hybrydowe (z komunikacją/analogowe)
Przyłącze mechaniczne:	Zacisk uniwersalny
Połączenie elektryczne:	Kabel
Kategoria ochronna:	IP54

Zintegrowane urządzenie VAV-Compact SMV-D3-MP

Model SMV-D3-MP to zaawansowane urządzenie typu VAV-Compact, które integruje w sobie precyzyjny regulator VAV, dynamiczny czujnik różnicy ciśnień (Δp) oraz wydajny siłownik przepustnicy. Zostało zaprojektowane z myślą o zastosowaniach w aparatach VAV, które pracują w strefach komfortu, takich jak biura, hotele czy budynki mieszkalne.

Główne obszary zastosowania i funkcje

Urządzenie zapewnia niezależną od wahań ciśnienia w kanale regulację przepływu powietrza. Dzięki zintegrowanemu, bezobsługowemu czujnikowi ciśnienia różnicowego, jest w stanie precyzyjnie mierzyć nawet bardzo małe przepływy objętościowe. Umożliwia realizację różnych strategii sterowania, w tym:

Regulacja zmiennego przepływu powietrza (VAV): Dostosowuje przepływ powietrza w zakresie od V'min do V'max w odpowiedzi na sygnał z regulatora temperatury lub stężenia CO₂, co przekłada się na energooszczędną klimatyzację strefy lub pomieszczenia.
Regulacja stałego przepływu objętościowego (CAV): Utrzymuje stały, zdefiniowany przepływ powietrza. System może być skonfigurowany do pracy w trybie wielostopniowym (np. ZAMKNIĘTE / Min / Maks).
Sterowanie położeniem: Pozwala na integrację urządzenia z zewnętrzną pętlą regulacji VAV, gdzie SMV-D3-MP działa jako precyzyjny siłownik z przetwornikiem.

Kluczowe cechy produktu

Dynamiczny czujnik przepływu Belimo D3: Zapewnia dokładny i niezawodny pomiar w zakresie ciśnienia różnicowego od 0 do 500 Pa.
Elastyczne sterowanie: Możliwość sterowania za pomocą sygnału analogowego (0/2...10 V) oraz poprzez interfejs komunikacyjny.
Komunikacja przez MP-Bus: Urządzenie można łatwo zintegrować z nadrzędnymi systemami automatyki budynkowej za pośrednictwem magistrali Belimo MP-Bus. Daje to również możliwość przetwarzania sygnałów z dodatkowych czujników podłączonych do szyny.
Funkcja DCV (Wentylacja sterowana zapotrzebowaniem): Możliwość wysyłania sygnału o aktualnym zapotrzebowaniu (wynikającym z położenia przepustnicy) do systemu nadrzędnego.
Łatwa konfiguracja i serwis: Parametry pracy urządzenia można modyfikować przy użyciu aplikacji Belimo Assistant 2. Dostęp do konfiguracji jest możliwy przewodowo przez gniazdo serwisowe lub bezprzewodowo dzięki wbudowanemu interfejsowi NFC.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	3W
Pobór mocy w stanie spoczynku:	1.5 W
Moc znamionowa:	5.5 VA
Prąd rozruchowy (Imax):	8.0 A @ 5 ms
Przyłącze zasilania / sterowania:	Kabel 1 m, 4x 0.75 mm²
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	MP-Bus
Liczba węzłów:	MP-Bus maks. 8
Dane funkcjonalne
Moment obrotowy - silnik:	20 Nm
Zakres roboczy Y:	2...10 V
Impedancja wejściowa:	100 kΩ
Regulowany zakres roboczy Y:	0...10 V
Sygnał sprzężenia zwrotnego U:	2...10 V
Uwaga dotycząca napięcia pomiarowego U:	Maks. 0,5 mA
Regulowany sygnał sprzężenia zwrotnego U:	Punkt początkowy 0...8 V Punkt końcowy 2...10 V
V'max nastawialne:	20...100% V'nom
V'mid nastawialne:	>V'min...
V'min nastawialne:	0...100% wartości V'nom (
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Kąt obrotu:	95°
Uwaga dotycząca kąta obrotu:	regulowane ograniczenie mechaniczne lub elektryczne
Mechanical interface:	Zacisk uniwersalny 10...20 mm
Wskaźnik położenia:	Mechaniczny
Dane pomiarowe
Metoda pomiaru:	Belimo D3, dynamiczny czujnik przepływu
Pozycja montażu:	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego:	0...500 Pa
Maksymalne ciśnienie w instalacji:	1500 Pa
Ciśnienie rozrywające:	±5 kPa
Kompensacja wysokości:	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza:	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej:	Średnica nypla 5,3 mm
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne — niskie (PELV)
Kategoria ochronna obudowy IEC/EN:	IP54
Stopień ochrony NEMA/UL:	NEMA 2
Obudowa:	UL Enclosure Type 2
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	0...50°C [32...122°F]
Temperatura przechowywania:	-20...80°C [-4...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.91 kg
