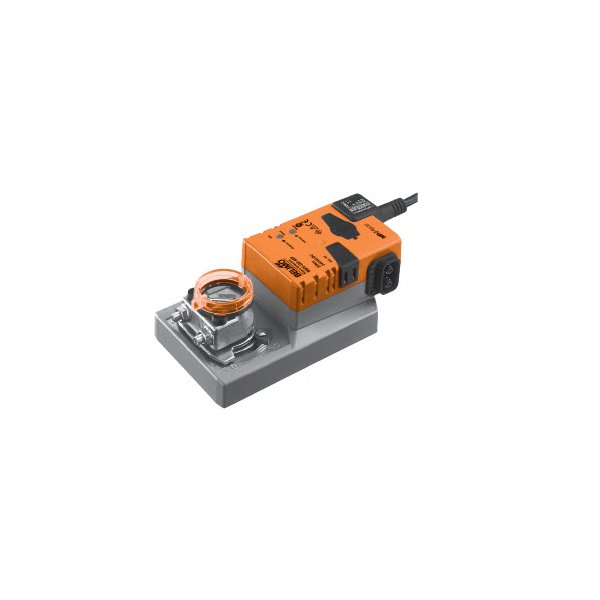

SMV-D3-MOD

Kod produktu: SMV-D3-MOD

Moment obrotowy Nm :	20 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 6x 0.75 mm²
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 10...20 mm
Kąt obrotu :	95°

Dane elektryczne
Moment obrotowy Nm :	20 Nm
Napięcie zasilania :	AC/DC 24 V
Sterowanie :	2...10 V
Przyłącze zasilania / sterowania :	Kabel 1 m, 6x 0.75 mm²
Sygnał sprzężenia zwrotnego U :	2...10 V
Przyłącze mechaniczne :	Zacisk uniwersalny 10...20 mm
Kąt obrotu :	95°
Częstotliwość napięcia znamionowego :	50/60 Hz
Zakres roboczy :	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy w stanie spoczynku :	1.5 W
Moc znamionowa :	6.5 VA
Pobór mocy - praca :	3.5 W
Uwaga dotycząca mocy znamionowej :	Imax 8 A @ 5 ms
Dane funkcjonalne
Ręczne przestawianie :	przyciskiem, z możliwością blokady
Uwaga dotycząca kąta obrotu :	regulowane ograniczenie mechaniczne lub elektryczne
Wskaźnik położenia :	Mechaniczny
Impedancja wejściowa :	100 kΩ
Uwaga dotycząca napięcia pomiarowego U :	Maks. 1 mA
Regulowany zakres roboczy Y :	0...10 V
Regulowany sygnał sprzężenia zwrotnego U :	Punkt początkowy 0...8 V Punkt końcowy 2...10 V
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN :	IP54
Stopień ochrony NEMA/UL :	NEMA 2
Enclosure :	UL, typ obudowy 2
Kompatybilność elektromagnetyczna :	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN :	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
Temperatura otoczenia :	-30...50°C [-22...122°F]
Temperatura przechowywania :	-20...80°C [-4...176°F]
Wilgotność otoczenia :	Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN :	III, Napięcie bezpieczne — niskie (PELV)
Masa
Masa :	0.91 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia :	3
Kategoria dokumentu :	bezobsługowy
Rodzaj czynności :	Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Komunikacja po szynie danych
Liczba węzłów :	BACnet / Modbus patrz opis interfejsu MP-Bus maks. 8
Sterowanie oraz interfejs komunikacyjny :	BACnet MS/TP Modbus RTU (ustawienie fabryczne) MP-Bus
Dane pomiarowe
Pozycja montażu :	niezależny od pozycji, brak konieczności zerowania
Zakres działania ciśnienia różnicowego :	0...500 Pa
Maksymalne ciśnienie w instalacji :	1500 Pa
Ciśnienie rozrywające :	±5 kPa
Kompensacja wysokości :	Regulacja wysokości systemu (zakres 0...3000 m n.p.m.)
Stan pomiaru powietrza :	0...50 °C / 5...95% wilg. wzgl. przy braku kondensacji
Przyłącze rurki ciśnieniowej :	Średnica nypla 5,3 mm
Zakres pomiarowy :	-20...500 Pa
Metoda pomiaru :	Belimo D3, dynamiczny czujnik przepływu
