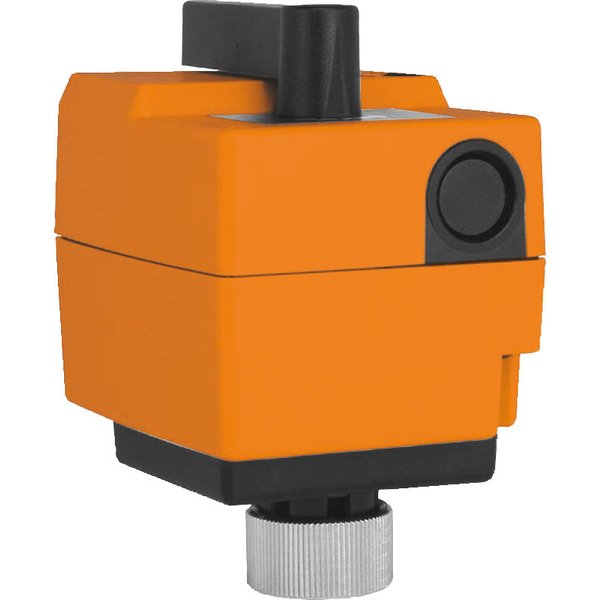

NRDVX24-SR-T-SI

Siłownik o małym skoku do zaworów Siemens, 500 N, AC/DC 24 V, 0...10 V, 140 s, Skok 5.5 mm, IP40, Zaciski
Kod produktu: NRDVX24-SR-T-SI
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Dane elektryczne
Częstotliwość napięcia znamionowego : 50/60 Hz
Zakres roboczy : AC 19.2...28.8 V / DC 21.6...28.8 V
Moc znamionowa : 2.5 VA
Przyłącze zasilania / sterowania : Zaciski 4 mm² (kabel Ø6...8 mm, 4-żyłowy)
Praca równoległa : Tak (sprawdzić dane eksploatacyjne)
Pobór mocy - praca : 1W
Napięcie znamionowe : AC/DC 24 V
Dane funkcjonalne
Ręczne przestawianie : wysprzęglenie przekładni tymczasowe i stałe pokrętłem na obudowie
Czas ruchu - silnik : 140 s / 5.5 mm
Poziom mocy akustycznej – silnik : 35 dB(A)
Wskaźnik położenia : Odwracalna płytka ze skalą
Zakres roboczy Y : 0...10 V
Impedancja wejściowa : 100 kΩ
Sygnał sprzężenia zwrotnego U : 0...10 V
Uwaga dotycząca napięcia pomiarowego U : Maks. 1 mA
Tolerancja pozycjonowania : ±5%
Regulowany zakres roboczy Y : 2...10 V
Duty cycle value : 75% (= czas aktywności 140 s / czas pracy 187 s)
Siła przesuwu - silnik : 500 N
Skok : 5.5 mm
Interfejs siłownika do zaworów : G 3/4"
Bezpieczeństwo
Kategoria ochronna obudowy IEC/EN : IP40
Kompatybilność elektromagnetyczna : Oznakowanie CE zgodnie z 2014/30/WE
Zasada działania : Type 1 Odporność na impulsy napięciowe - zasilanie / 0.8 kV sterowanie
Temperatura otoczenia : 0...50°C
Temperatura przechowywania : -30...80°C
Wilgotność otoczenia : Maks. 95% wilgotność wzgl., brak kondesacji
Klasa ochronności IEC/EN : III, Napięcie bezpieczne - niskie (SELV)
Masa
Techniczna karta katalogowa : NRDVX24-SR-T-SI
Masa : 0.38 kg
Dane dotyczące bezpieczeństwa
Stopień zanieczyszczenia : 3
Kategoria dokumentu : bezobsługowy
