CQ24A
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | 3-punktowe, Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

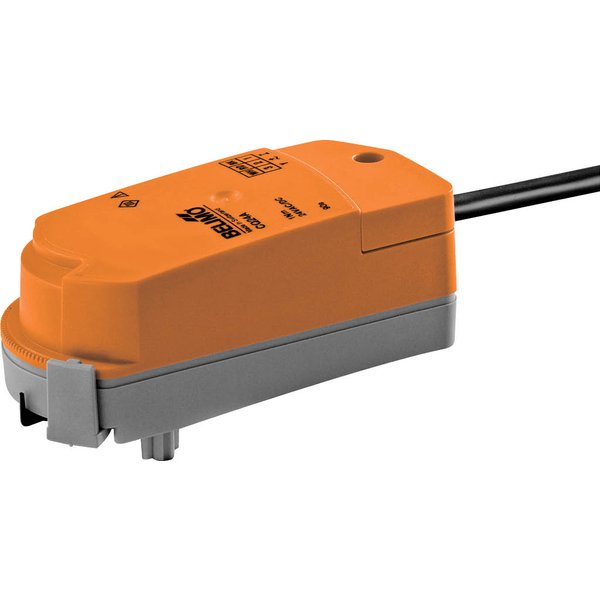

Siłownik obrotowy CQ24A do zaworów strefowych
Model CQ24A to niezawodny siłownik obrotowy zaprojektowany do sterowania zaworami strefowymi w instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych (HVAC). Urządzenie zasilane jest bezpiecznym napięciem 24 V AC/DC i oferuje sterowanie typu Zamknij/Otwórz lub 3-punktowe.
Kluczowe cechy produktu:
- Moment obrotowy silnika: 1 Nm
- Zasilanie: Napięcie znamionowe 24 V AC/DC
- Sterowanie: Zamknij/Otwórz oraz 3-punktowe
- Montaż: Beznarzędziowe mocowanie na zatrzask
- Funkcjonalność: Możliwość regulacji natężenia przepływu
Prosty montaż i obsługa
Instalacja siłownika na zaworze jest wyjątkowo prosta dzięki systemowi mocowania na zatrzask, który nie wymaga użycia narzędzi. Urządzenie wystarczy docisnąć ręką do zaworu. Położenie siłownika można zmieniać co 180 stopni, co ułatwia dopasowanie do instalacji. W razie potrzeby możliwe jest także ręczne przestawienie zaworu po odblokowaniu zatrzasku mocującego.
Regulacja i niezawodność
Siłownik oferuje możliwość precyzyjnego ustawienia maksymalnego natężenia przepływu poprzez regulację kąta obrotu. Zmiana położenia specjalnego zacisku pozwala na dostosowanie kąta ze skokiem co 2,5°. Urządzenie jest zabezpieczone przed przeciążeniem i nie wymaga wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika, co zapewnia wysoką niezawodność działania.
Informacje dotyczące instalacji
Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach HVAC. Montaż musi być wykonany przez osoby z odpowiednimi uprawnieniami. Zasilanie powinno być realizowane poprzez transformator bezpieczeństwa. Możliwe jest równoległe połączenie kilku siłowników, jednak należy przy tym sprawdzić dane eksploatacyjne.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe | AC/DC 24 V |
| Częstotliwość napięcia znamionowego | 50/60 Hz |
| Zakres roboczy | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca | 0.3 W |
| Pobór mocy w stanie spoczynku | 0.2 W |
| Moc znamionowa | 0.6 VA |
| Przyłącze zasilania / sterowania | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik | 1 Nm |
| Ręczne przestawianie | z siłownikiem (odczepianym) |
| Czas ruchu - silnik | 75 s / 90° |
| Poziom mocy akustycznej – silnik | 35 dB(A) |
| Wskaźnik położenia | Tak |
| Nastawa przepływu | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN | IP40 |
| Kompatybilność elektromagnetyczna | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie | 0.8 kV |
| Stopień zanieczyszczenia | 2 |
| Wilgotność otoczenia | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia | 5...40°C [41...104°F] |
| Temperatura przechowywania | -40...80°C [-40...176°F] |
| Kategoria dokumentu | bezobsługowy |
| Masa | |
| Masa | 0.21 kg |
