CQ24A-SZ

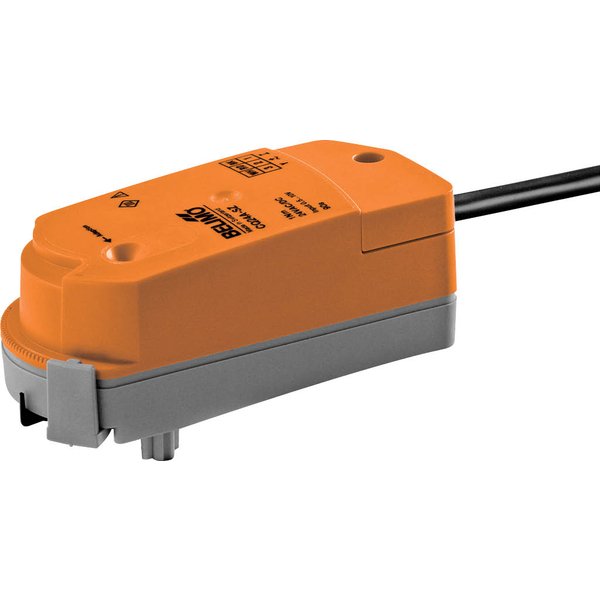

Siłownik obrotowy CQ24A-SZ do zaworów strefowych

Siłownik obrotowy CQ24A-SZ został zaprojektowany do zastosowania w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Jego głównym zadaniem jest precyzyjna regulacja zaworów strefowych.

Kluczowe cechy produktu:

• Moment obrotowy silnika: 1 Nm
• Napięcie zasilania: AC/DC 24 V
• Sterowanie: Analogowe, za pomocą sygnału 0.5...10 V
• Sygnał zwrotny: Przekazuje aktualną pozycję za pomocą sygnału 0.5...10 V

Prosty montaż bez użycia narzędzi

Instalacja siłownika na zaworze jest wyjątkowo prosta dzięki mechanizmowi zatrzaskowemu. Montaż odbywa się poprzez dociśnięcie siłownika ręką, bez potrzeby stosowania dodatkowych narzędzi. Pozycję montażową można łatwo dostosować, obracając urządzenie w krokach co 180°.

Precyzyjna regulacja przepływu

Urządzenie umożliwia dokładne ustawienie maksymalnego natężenia przepływu. Dzięki specjalnemu zaciskowi, kąt obrotu siłownika można ograniczać w skokach co 2,5°, co pozwala na precyzyjne dopasowanie charakterystyki pracy zaworu do wymagań instalacji.

Niezawodność i bezpieczeństwo działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Urządzenie zatrzymuje się automatycznie po osiągnięciu swojego maksymalnego wychylenia, co gwarantuje wysoką niezawodność i bezobsługową pracę.

Obsługa ręczna

W razie potrzeby istnieje możliwość ręcznego przestawienia zaworu. Wystarczy odblokować zatrzask mocujący, a następnie obrócić oś zaworu bezpośrednio za pomocą siłownika.

Tryb pracy i sterowanie

Siłownik jest sterowany standardowym sygnałem analogowym, a jego pozycja jest proporcjonalna do wartości sygnału wejściowego. Generowany sygnał sprzężenia zwrotnego (U) informuje o aktualnym położeniu zaworu (w zakresie 0-100%) i może być wykorzystany jako sygnał sterujący dla kolejnych siłowników w instalacji.
