CQ24A-SZ-T

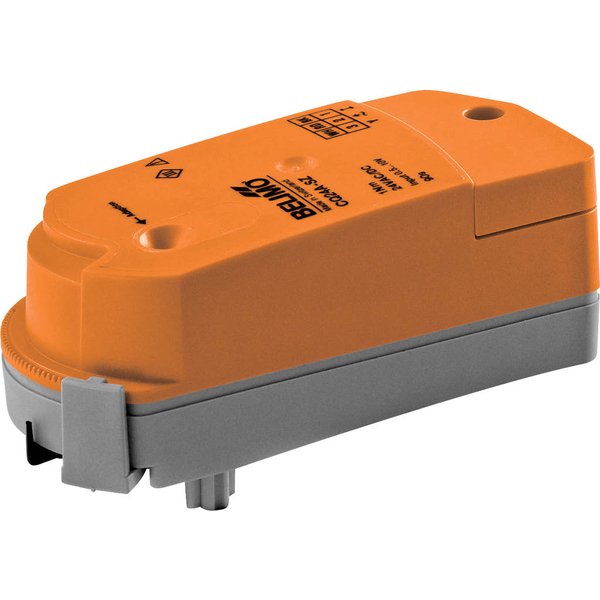

Siłownik obrotowy CQ24A-SZ-T do zaworów strefowych

Kompaktowy siłownik obrotowy przeznaczony do zastosowania w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie oferuje precyzyjne sterowanie i łatwą instalację, co czyni je idealnym rozwiązaniem dla zaworów strefowych.

Kluczowe cechy produktu:

• Moment obrotowy silnika wynoszący 1 Nm.
• Zasilanie uniwersalnym napięciem AC/DC 24 V.
• Sterowanie przy użyciu sygnału analogowego w zakresie 0.5...10 V.
• Sygnał sprzężenia zwrotnego 0.5...10 V do monitorowania pozycji.
• Mechanizm zatrzaskowy umożliwiający szybki montaż bez użycia narzędzi.
• Możliwość regulacji maksymalnego natężenia przepływu.

Funkcjonalność i tryb pracy

Działanie siłownika opiera się na standardowym sygnale sterującym, który pozycjonuje zawór zgodnie z otrzymaną wartością. Urządzenie generuje również napięcie pomiarowe (sygnał zwrotny U), które precyzyjnie informuje o aktualnym położeniu zaworu (w zakresie 0...100%) i może służyć jako sygnał sterujący dla kolejnych siłowników w instalacji.

Prosty montaż i obsługa

Siłownik został zaprojektowany z myślą o maksymalnym uproszczeniu instalacji. Mocowanie odbywa się poprzez dociśnięcie ręką do zaworu, aż kołki mocujące zatrzasną się w otworach kołnierza. Położenie montażowe można zmieniać co 180 stopni. W razie potrzeby możliwa jest również ręczna zmiana położenia zaworu – wystarczy odblokować zatrzask mocujący i obrócić oś.

Regulacja kąta obrotu i nastawa przepływu

Kąt obrotu siłownika można precyzyjnie regulować ze skokiem co 2,5 stopnia za pomocą specjalnego zacisku. Pozwala to na dostosowanie maksymalnego natężenia przepływu w zaworze. Po każdej zmianie ustawienia przepływu za pomocą zacisku, należy uruchomić proces adaptacji w siłowniku.

Wysoka niezawodność działania

Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej, co gwarantuje długą i bezawaryjną pracę.

Wskazówki dotyczące bezpieczeństwa

Produkt jest przeznaczony do użytku wyłącznie w stacjonarnych systemach HVAC. Montaż i wszelkie prace instalacyjne muszą być wykonywane przez osoby posiadające odpowiednie kwalifikacje, zgodnie z obowiązującymi normami. Urządzenie zawiera elementy elektroniczne i po zużyciu należy je utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.
