CQ24A-T
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP40 |

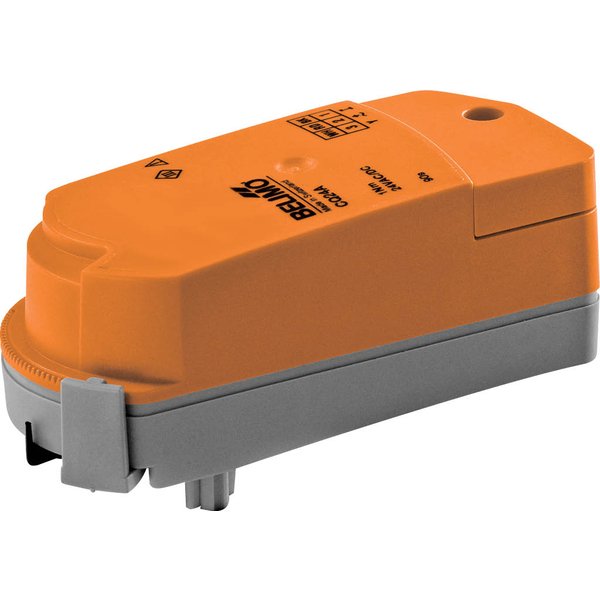

Siłownik obrotowy CQ24A-T do zaworów strefowych
Siłownik obrotowy CQ24A-T jest przeznaczony do sterowania zaworami strefowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Zapewnia precyzyjną i niezawodną pracę, oferując sterowanie w trybie Zamknij/Otwórz lub 3-punktowe.
Najważniejsze cechy produktu
- Moment obrotowy silnika wynoszący 1 Nm
- Zasilanie uniwersalnym napięciem AC/DC 24 V
- Możliwość sterowania w trybie Zamknij/Otwórz lub 3-punktowym
- Prosty, bez-narzędziowy montaż na zaworze dzięki mocowaniu zatrzaskowemu
- Funkcja regulacji maksymalnego natężenia przepływu
Funkcjonalność i zalety
Łatwy montaż bezpośredni
Montaż siłownika na zaworze odbywa się bez użycia narzędzi. Wystarczy docisnąć urządzenie ręką, aby kołki mocujące wskoczyły w odpowiednie otwory. Pozycję siłownika można w prosty sposób dostosować, obracając go o 180 stopni względem zaworu.
Przestawianie ręczne
Urządzenie umożliwia łatwe ręczne przestawienie osi zaworu. Wystarczy odblokować zatrzask mocujący, a następnie obrócić siłownik, aby ustawić zawór w pożądanej pozycji.
Regulowany kąt obrotu
Kąt obrotu siłownika można precyzyjnie regulować ze skokiem co 2,5 stopnia. Pozwala to na dokładne ustawienie maksymalnego natężenia przepływu, dostosowując charakterystykę pracy zaworu do wymagań konkretnej instalacji.
Wysoka niezawodność działania
Siłownik jest wyposażony w zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu skrajnego położenia, co gwarantuje długą i bezawaryjną pracę.
Zastosowanie i instalacja
Urządzenie jest przeznaczone do stosowania w stacjonarnych systemach HVAC. Montaż i podłączenie elektryczne powinny być wykonywane przez osoby posiadające odpowiednie uprawnienia, z zachowaniem obowiązujących norm i przepisów. Instalacja elektryczna umożliwia równoległe połączenie kilku siłowników, jednak należy w takim przypadku sprawdzić dane eksploatacyjne.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 0.3 W |
| Pobór mocy w stanie spoczynku: | 0.2 W |
| Moc znamionowa: | 0.6 VA |
| Przyłącze zasilania / sterowania: | Zaciski 2.5 mm² (kabel ø6.3...6.8 mm, 3-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Ręczne przestawianie: | z siłownikiem (odczepianym) |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Wskaźnik położenia: | Tak |
| Nastawa przepływu: | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 5...40°C [41...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.14 kg |
