CQC230A
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz, 3-punktowe |
| Czas ruchu: | 20...49 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

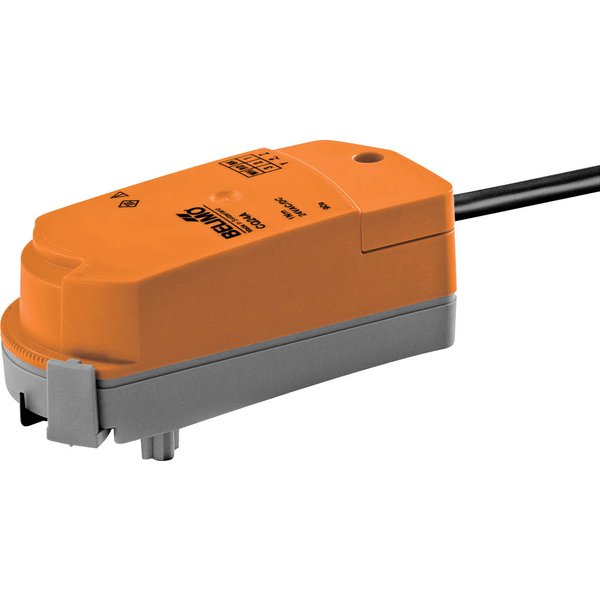

Siłownik obrotowy CQC230A do zaworów strefowych
Model CQC230A to siłownik obrotowy przeznaczony do montażu na zaworach strefowych w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Urządzenie charakteryzuje się uniwersalnym zasilaniem oraz prostym montażem.
Kluczowe właściwości
- Moment obrotowy: 1 Nm, zapewniający niezawodną pracę.
- Uniwersalne zasilanie: Pracuje w szerokim zakresie napięć od 100 do 240 V AC.
- Rodzaje sterowania: Kompatybilny ze sterowaniem typu Otwórz/Zamknij oraz 3-punktowym.
- Szybkość działania: Czas obrotu o 90° wynosi 35 sekund.
Zaawansowane funkcje i montaż
Prosty montaż bezpośredni
Instalacja siłownika na zaworze jest niezwykle prosta i nie wymaga użycia narzędzi. Dzięki mocowaniu zatrzaskowemu wystarczy docisnąć siłownik ręką do kołnierza zaworu. Pozycję montażową można łatwo dostosować, obracając urządzenie w krokach co 180°.
Regulacja przepływu i przestawianie ręczne
Siłownik umożliwia precyzyjne ustawienie maksymalnego natężenia przepływu. Kąt obrotu można regulować skokowo co 2,5° za pomocą specjalnego zacisku. W razie potrzeby, po zwolnieniu zatrzasku mocującego, możliwe jest ręczne przestawienie pozycji zaworu.
Wysoka niezawodność działania
Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezproblemowej eksploatacji. Posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.7 W |
| Moc znamionowa: | 2 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Ręczne przestawianie: | z siłownikiem (odczepianym) |
| Czas ruchu - silnik: | 35 s / 90° |
| Poziom mocy akustycznej – silnik: | 42 dB(A) |
| Wskaźnik położenia: | Tak |
| Nastawa przepływu: | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 5...40°C [41...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.22 kg |
