CQD24A

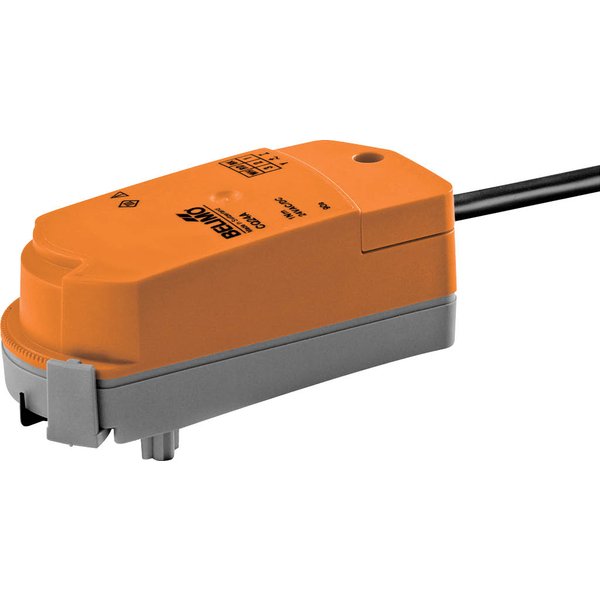

Siłownik obrotowy CQD24A do zaworów strefowych

Siłownik obrotowy przeznaczony do sterowania zaworami strefowymi, zasilany uniwersalnym napięciem AC/DC 24 V. Urządzenie oferuje moment obrotowy silnika na poziomie 1 Nm i umożliwia sterowanie w trybie Otwórz/Zamknij oraz 3-punktowym. Kluczową zaletą produktu jest możliwość precyzyjnej regulacji natężenia przepływu, co pozwala na optymalne dostosowanie pracy systemu do aktualnych potrzeb.

Kluczowe cechy i zalety

• Prosty montaż bezpośredni: Dzięki innowacyjnemu mocowaniu zatrzaskowemu, instalacja siłownika na zaworze odbywa się błyskawicznie i bez użycia jakichkolwiek narzędzi. Wystarczy docisnąć go ręką. Pozycję montażową można łatwo dostosować, obracając urządzenie o 180°.
• Możliwość ręcznego przestawiania: W razie potrzeby można ręcznie sterować zaworem. Wystarczy odblokować zatrzask mocujący, aby uzyskać dostęp do osi zaworu i swobodnie ją obrócić.
• Regulowany kąt obrotu dla kontroli przepływu: Siłownik pozwala na precyzyjną regulację maksymalnego natężenia przepływu. Za pomocą specjalnego zacisku można ograniczyć kąt obrotu w krokach co 2,5 stopnia, dostosowując pracę zaworu do specyficznych wymagań instalacji.
• Wysoka niezawodność i bezpieczeństwo działania: Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezobsługowej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i automatycznie zatrzymuje się po osiągnięciu pozycji końcowej.

Zastosowanie i uwagi dotyczące bezpieczeństwa

Urządzenie jest przeznaczone do pracy w stacjonarnych instalacjach ogrzewania, wentylacji i klimatyzacji (HVAC). Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel, zgodnie z obowiązującymi normami i przepisami.

Siłownik może być stosowany na zewnątrz budynków, pod warunkiem zapewnienia mu ochrony przed bezpośrednim działaniem czynników atmosferycznych, takich jak woda, śnieg czy promienie słoneczne. Warunki otoczenia muszą być zawsze zgodne z podanymi w karcie katalogowej.

Ze względu na zawarte w nim komponenty elektryczne i elektroniczne, zużytego urządzenia nie należy wyrzucać wraz z odpadami komunalnymi. Należy je zutylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów elektronicznych.

Instalacja elektryczna

Do zasilania siłownika należy użyć transformatora bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy przy tym zweryfikować dane dotyczące wydajności prądowej źródła zasilania.
