CQD24A-SR-T
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 2.5...19 s |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP40 |

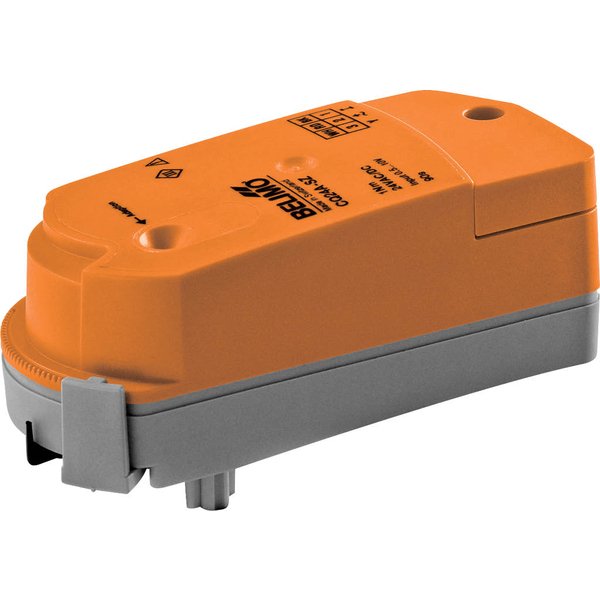

Siłownik obrotowy CQD24A-SR-T do zaworów strefowych
Siłownik obrotowy zaprojektowany do zastosowania w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie służy do precyzyjnego sterowania zaworami strefowymi.
Najważniejsze cechy produktu:
- Moment obrotowy: 1 Nm
- Zasilanie: Napięcie znamionowe AC/DC 24 V
- Sterowanie: Sygnał analogowy w zakresie 2...10 V
- Sygnał zwrotny: Sprzężenie zwrotne o wartości 2...10 V informujące o położeniu
- Montaż: Prosty montaż zatrzaskowy bez użycia narzędzi
- Funkcjonalność: Możliwość regulacji natężenia przepływu
Tryb pracy i sterowanie
Siłownik jest kontrolowany za pomocą standardowego sygnału nastawczego w zakresie 2...10 V. Pozycjonuje się on adekwatnie do wartości otrzymanego sygnału. Dodatkowo, generuje napięcie pomiarowe U, które służy do elektrycznej informacji o aktualnym położeniu zaworu (0-100%) i może być wykorzystane jako sygnał sterujący dla kolejnych siłowników.
Łatwy i szybki montaż
Montaż siłownika na zaworze odbywa się w prosty sposób, bez potrzeby używania narzędzi. Wystarczy docisnąć go ręką, aż kołki mocujące zatrzasną się w otworach kołnierza. Pozycję siłownika można dostosować, obracając go co 180 stopni.
Regulacja i obsługa
Przestawianie ręczne
Możliwe jest ręczne przestawienie zaworu. W tym celu należy odblokować zatrzask mocujący, a następnie obrócić oś zaworu, trzymając za siłownik.
Regulacja natężenia przepływu
Kąt obrotu siłownika można regulować za pomocą specjalnego zacisku, zmieniając go ze skokiem co 2,5°. Umożliwia to precyzyjne ustawienie maksymalnej wartości natężenia przepływu w zaworze. Po każdej zmianie dokonanej przy użyciu zacisku, w siłownikach analogowych należy uruchomić proces adaptacji za pomocą przycisku na obudowie.
Wysoka niezawodność
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się automatycznie po osiągnięciu swojego maksymalnego zakresu pracy, co gwarantuje wysoką niezawodność działania.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1W |
| Pobór mocy w stanie spoczynku: | 0.3 W |
| Moc znamionowa: | 1.5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 1.5 mm² (kabel ø6.3...6.8 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Ręczne przestawianie: | z siłownikiem (odczepianym) |
| Czas ruchu - silnik: | 15 s / 90° |
| Poziom mocy akustycznej – silnik: | 55 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Nastawa przepływu: | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 5...40°C [41...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.21 kg |
