CQD24A-SZ-T

Siłownik obrotowy CQD24A-SZ-T do zaworów strefowych

Siłownik obrotowy przeznaczony do zastosowania w zaworach strefowych, zasilany napięciem AC/DC 24 V. Urządzenie charakteryzuje się momentem obrotowym silnika wynoszącym 1 Nm. Sterowanie odbywa się za pomocą sygnału analogowego w zakresie 0.5...10 V, a siłownik udostępnia sygnał sprzężenia zwrotnego w tym samym zakresie, informując o aktualnym położeniu.

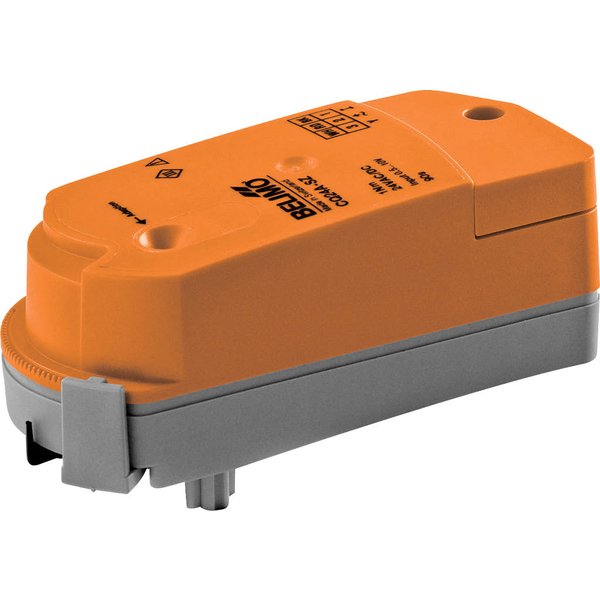

Uwaga: Zdjęcie produktu jest poglądowe i może różnić się od rzeczywistego wyglądu.

Kluczowe cechy produktu

• Łatwy montaż: Siłownik mocowany jest na zaworze bez użycia narzędzi, na zasadzie zatrzasku. Jego pozycję można dostosować, obracając go w krokach co 180 stopni.
• Możliwość ręcznego przestawiania: Po odblokowaniu zatrzasku, możliwe jest ręczne obrócenie osi zaworu.
• Regulacja natężenia przepływu: Kąt obrotu siłownika można precyzyjnie regulować ze skokiem co 2,5 stopnia za pomocą specjalnego zacisku. Pozwala to na ustawienie maksymalnej wartości natężenia przepływu w zaworze. Po każdej zmianie nastawy przepływu należy uruchomić adaptację.
• Niezawodność i bezpieczeństwo: Urządzenie posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, zatrzymując się automatycznie po osiągnięciu ogranicznika.
• Tryb pracy: Siłownik jest sterowany standardowym sygnałem nastawczym i ustawia się w pozycji adekwatnej do jego wartości. Napięcie pomiarowe U służy do elektrycznej sygnalizacji położenia i może być używane jako sygnał nastawczy dla kolejnych siłowników.

Zastosowanie i warunki pracy

Urządzenie zostało zaprojektowane do użytku w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Montaż i wszelkie prace instalacyjne muszą być wykonywane przez osoby z odpowiednimi uprawnieniami, z zachowaniem obowiązujących norm. Stosowanie na zewnątrz jest możliwe wyłącznie pod warunkiem, że siłownik nie będzie narażony na bezpośrednie działanie wody, śniegu, lodu czy promieni słonecznych, a warunki otoczenia będą zgodne z podanymi w karcie katalogowej.

Instalacja elektryczna

Zasilanie siłownika powinno odbywać się za pośrednictwem transformatora bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy w takim przypadku sprawdzić dane eksploatacyjne.
