CQK230A-T

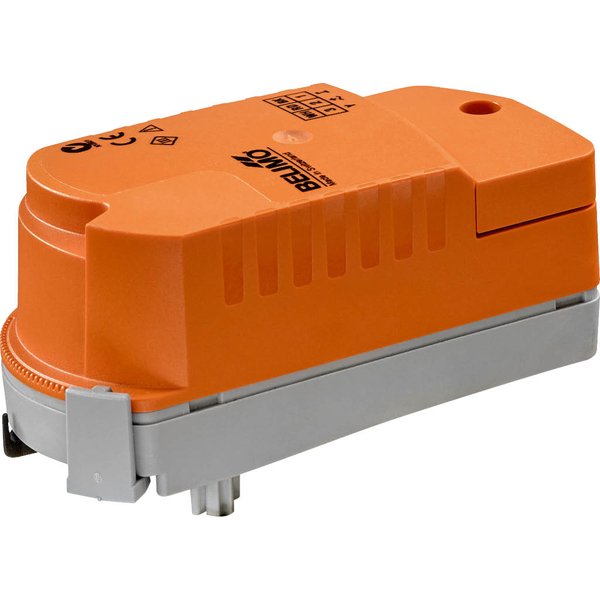

Siłownik obrotowy CQK230A-T z funkcją bezpieczeństwa

Siłownik obrotowy przeznaczony do sterowania zaworami strefowymi w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Model ten zapewnia niezawodne działanie oraz posiada wbudowaną funkcję bezpieczeństwa, która chroni instalację w przypadku zaniku zasilania.

Najważniejsze cechy produktu:

• Zasilanie napięciem w szerokim zakresie AC 100...240 V.
• Proste sterowanie typu Otwórz/Zamknij.
• Wygodny i szybki montaż zatrzaskowy bez użycia narzędzi.
• Możliwość precyzyjnej regulacji maksymalnego natężenia przepływu.
• Funkcja bezpieczeństwa: siłownik jest normalnie zamknięty i powraca do tej pozycji w przypadku braku zasilania.

Tryb pracy i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik ustawia zawór w wymaganym położeniu, jednocześnie ładując wbudowane kondensatory. W momencie przerwy w dostawie prądu, zgromadzona w nich energia jest wykorzystywana do automatycznego przestawienia zaworu w pozycję bezpieczną (zamkniętą). Fabrycznie ustawiony czas podtrzymania zasilania wynosi 1 sekundę.

Kondensatory wymagają wstępnego naładowania przy pierwszym uruchomieniu. Siłownik dostarczany jest z rozładowanymi kondensatorami, dlatego przed rozpoczęciem pracy potrzebuje około 25 sekund na ich naładowanie.

Łatwy montaż i regulacja

Montaż siłownika na zaworze odbywa się poprzez dociśnięcie go ręką, bez konieczności stosowania narzędzi. Jego pozycję można zmieniać co 180 stopni, co ułatwia instalację w trudno dostępnych miejscach. Ręczne przestawienie zaworu jest możliwe po odblokowaniu zatrzasku mocującego.

Kąt obrotu siłownika można precyzyjnie regulować ze skokiem co 2,5°. Pozwala to na dokładne ustawienie maksymalnego natężenia przepływu w zaworze, dostosowując jego pracę do specyficznych wymagań instalacji.

Wysoka niezawodność działania

Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej. Możliwe jest również równoległe podłączenie kilku siłowników.
