CQK24A-MPL
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym |
| Czas ruchu: | 50...79 s |
| Czas ruchu (funkcja bezpieczeństwa): | 60 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

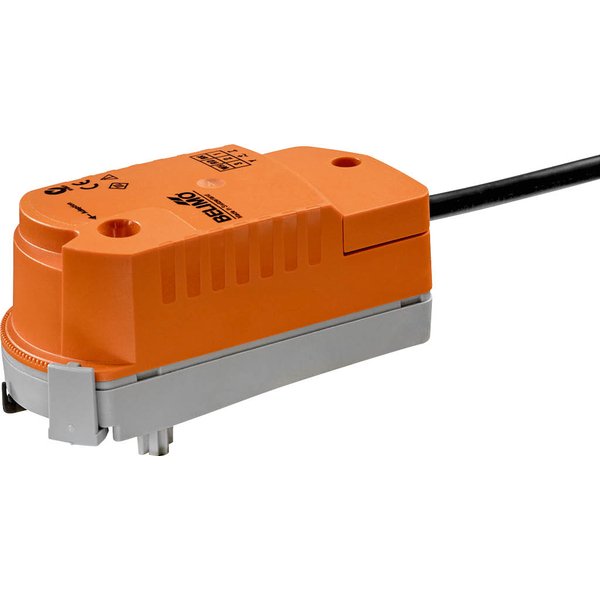

Siłownik obrotowy CQK24A-MPL do zaworów strefowych
Model CQK24A-MPL to nowoczesny siłownik obrotowy, wyposażony w interfejs komunikacyjny oraz wbudowaną funkcję bezpieczeństwa, dedykowany do zastosowań w zaworach strefowych w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych.
Główne cechy i funkcje
- Moment obrotowy silnika: 1 Nm
- Zasilanie: Uniwersalne napięcie AC/DC 24 V
- Sterowanie: Cyfrowe, poprzez interfejs komunikacyjny
- Komunikacja: Magistrala Belimo MP-Bus
- Montaż: Prosty, zatrzaskowy montaż bez użycia narzędzi
- Regulacja przepływu: Mechaniczna nastawa maksymalnego natężenia przepływu
- Funkcja bezpieczeństwa: Zawór jest zamykany automatycznie w przypadku zaniku zasilania (pozycja normalnie zamknięta)
Zaawansowane sterowanie i konfiguracja
Siłownik odbiera cyfrowe sygnały nastawcze z nadrzędnego regulatora za pośrednictwem magistrali MP-Bus, co pozwala na precyzyjne ustawienie żądanej pozycji. Urządzenie nie współpracuje z konwencjonalnymi sygnałami analogowymi. Ustawienia fabryczne są dostosowane do większości typowych zastosowań, jednak poszczególne parametry można modyfikować przy użyciu aplikacji Belimo Assistant 2.
Niezawodność i funkcja bezpieczeństwa
Dzięki wbudowanym kondensatorom, siłownik jest w stanie automatycznie ustawić się w pozycji bezpiecznej (zamkniętej) w przypadku przerwy w zasilaniu. Po pierwszym uruchomieniu lub dłuższym braku zasilania, kondensatory wymagają naładowania, co zajmuje około 25 sekund. Dodatkowo, siłownik jest w pełni zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
Prosty montaż i regulacja
Montaż siłownika na zaworze odbywa się poprzez dociśnięcie ręką, bez konieczności stosowania narzędzi. Położenie siłownika względem zaworu można zmieniać co 180°. Kąt obrotu można w prosty sposób ograniczyć, przestawiając specjalny zacisk, co pozwala na precyzyjne ustawienie maksymalnej wartości natężenia przepływu w zaworze. Możliwe jest także ręczne przestawienie osi zaworu po odblokowaniu zatrzasku mocującego.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 3.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.34 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 (16) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Kierunek ruchu - funkcja bezpieczeństwa: | stale zamknięty przy braku zasilania (ogranicznik NZ = 0%) |
| Ręczne przestawianie: | z siłownikiem (odczepianym) |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 60 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 35 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Nastawa przepływu: | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 5...40°C [41...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.19 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, PF = Power fail delay time / czas podtrzymywania zasilania |
