CQK24A-SR
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Moment obrotowy Nm: | 1 Nm |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 50...79 s |
| Czas ruchu (funkcja bezpieczeństwa): | 60 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP40 |

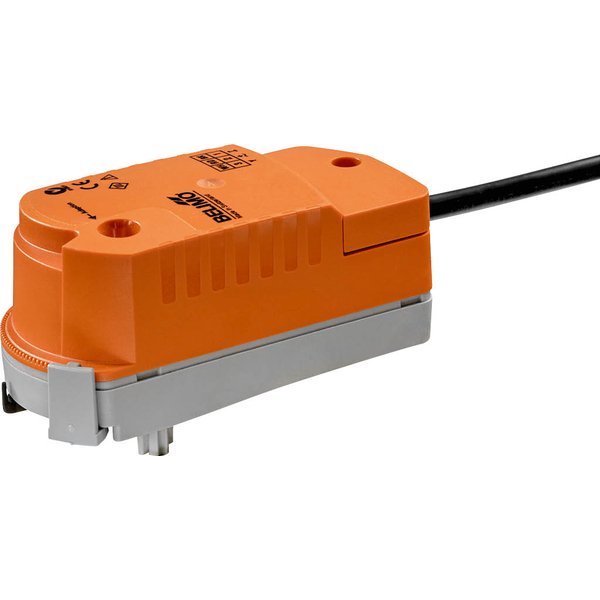

Siłownik obrotowy z funkcją bezpieczeństwa do zaworów strefowych
Siłownik obrotowy CQK24A-SR przeznaczony jest do sterowania zaworami strefowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Wyposażony jest w funkcję bezpieczeństwa, która w przypadku zaniku zasilania ustawia zawór w pozycji zamkniętej.
Kluczowe cechy produktu:
- Moment obrotowy silnika: 1 Nm
- Napięcie zasilania: Uniwersalne AC/DC 24 V
- Sterowanie: Analogowe za pomocą sygnału 2...10 V
- Sygnał sprzężenia zwrotnego: Przesyła informację o aktualnym położeniu w zakresie 2...10 V
- Funkcja bezpieczeństwa: Pozycja normalnie zamknięta przy braku zasilania
- Montaż: Beznarzędziowy, zatrzaskowy montaż bezpośrednio na zaworze
- Regulacja przepływu: Możliwość mechanicznego ustawienia maksymalnego natężenia przepływu
Zasada działania
W trakcie normalnej pracy siłownik steruje położeniem zaworu, jednocześnie ładując wbudowane kondensatory. Sygnał pomiarowy U przekazuje informację o pozycji siłownika (w zakresie 0-100%) i może być wykorzystany do sterowania innymi urządzeniami. W momencie przerwy w dostawie prądu, siłownik wykorzystuje energię zgromadzoną w kondensatorach, aby automatycznie ustawić zawór w pozycji bezpiecznej (zamkniętej).
Łatwy montaż i obsługa
Montaż siłownika odbywa się bez użycia narzędzi dzięki systemowi zatrzaskowemu. Wystarczy docisnąć siłownik ręką do zaworu. Jego pozycję montażową można zmieniać skokowo co 180 stopni. Ręczne przestawienie zaworu jest możliwe po odblokowaniu zatrzasku mocującego.
Precyzyjna regulacja i wysoka niezawodność
Kąt obrotu siłownika można regulować za pomocą specjalnego zacisku ze skokiem co 2,5 stopnia. Pozwala to na precyzyjne dostosowanie maksymalnego natężenia przepływu w zaworze. Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu ogranicznika.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.34 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 1 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Kierunek ruchu - funkcja bezpieczeństwa: | stale zamknięty przy braku zasilania (ogranicznik NZ = 0%) |
| Ręczne przestawianie: | z siłownikiem (odczepianym) |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | 60 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Poziom mocy akustycznej, funkcja bezpieczeństwa: | 35 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Nastawa przepływu: | patrz cechy produktu |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP40 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1.AA |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 2 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 5...40°C [41...104°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.18 kg |
| Terminy techniczne | |
| Skróty: | POP = Power Off Position / pozycja bezpieczna, PF = Power fail delay time / czas podtrzymywania zasilania |
