CQK24A-SR-T

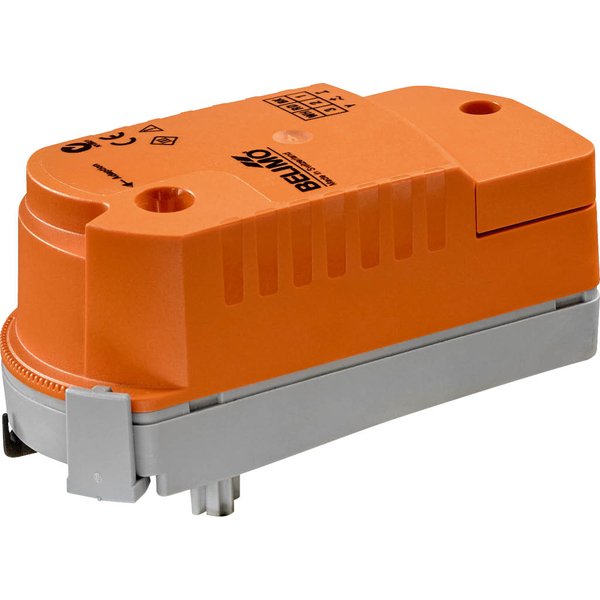

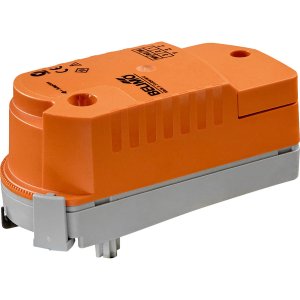

Siłownik obrotowy z funkcją bezpieczeństwa CQK24A-SR-T

Siłownik obrotowy CQK24A-SR-T to zaawansowane urządzenie przeznaczone do sterowania zaworami strefowymi, wyposażone w kluczową funkcję bezpieczeństwa. Zaprojektowano je do zastosowań w stacjonarnych instalacjach grzewczych, wentylacyjnych oraz klimatyzacyjnych.

Najważniejsze cechy produktu:

• Moment obrotowy silnika wynoszący 1 Nm
• Zasilanie uniwersalnym napięciem AC/DC 24 V
• Możliwość sterowania za pomocą sygnału analogowego 2...10 V
• Sygnał zwrotny informujący o położeniu w zakresie 2...10 V
• Prosty montaż zatrzaskowy bez użycia narzędzi
• Opcja regulacji maksymalnego natężenia przepływu
• Funkcja bezpieczeństwa zapewniająca zamknięcie zaworu w przypadku zaniku zasilania

Zasada działania i funkcjonalność

Podczas normalnej pracy siłownik precyzyjnie ustawia zawór w wymaganej pozycji, jednocześnie gromadząc energię w zintegrowanych kondensatorach. W przypadku przerwy w zasilaniu, zgromadzona energia jest wykorzystywana do automatycznego przestawienia zaworu w pozycję bezpieczną (zamkniętą). Sygnał zwrotny U dostarcza informacji o aktualnym położeniu siłownika i może służyć jako sygnał sterujący dla kolejnych urządzeń.

Główne zalety

Łatwy montaż bezpośredni

Mocowanie zatrzaskowe pozwala na szybki i beznarzędziowy montaż siłownika bezpośrednio na zaworze. Pozycję montażową można łatwo dostosować, obracając urządzenie o 180°.

Przestawianie ręczne

Siłownik umożliwia ręczne przestawienie zaworu po uprzednim odblokowaniu zatrzasku mocującego.

Regulowany kąt obrotu i nastawa przepływu

Dzięki zastosowaniu specjalnego zacisku, możliwe jest precyzyjne ograniczenie kąta obrotu siłownika w krokach co 2,5°. Funkcja ta pozwala na dokładne ustawienie maksymalnego natężenia przepływu przez zawór, dostosowując go do potrzeb instalacji.

Wysoka niezawodność działania

Urządzenie jest w pełni zabezpieczone przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu pozycji końcowej, co gwarantuje długą i bezawaryjną pracę.

Instalacja elektryczna

Zalecane jest zasilanie poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, jednak należy przy tym uwzględnić dane eksploatacyjne urządzeń.
