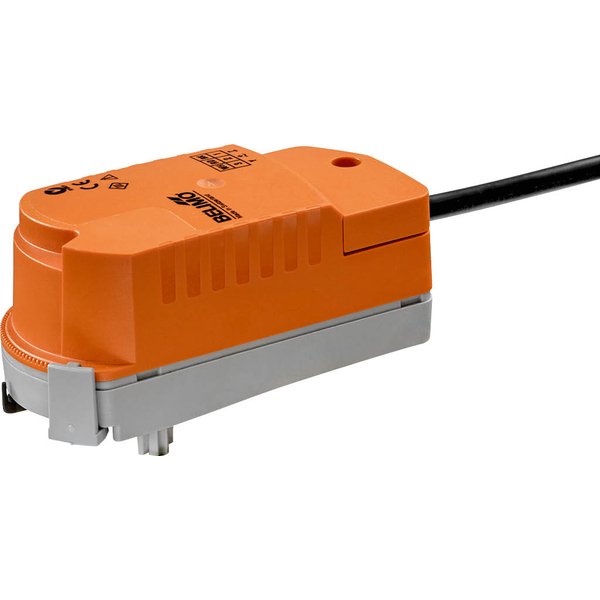

CQKD230A

Siłownik obrotowy z funkcją bezpieczeństwa do zaworów strefowych

Ten siłownik obrotowy został zaprojektowany do sterowania zaworami strefowymi. Wyposażony jest w kluczową funkcję bezpieczeństwa, która zapewnia zamknięcie zaworu w przypadku utraty zasilania. Jego uniwersalność podkreśla szeroki zakres napięcia roboczego.

Kluczowe cechy produktu:

• Zasilanie napięciem w szerokim zakresie AC 100...240 V.
• Proste sterowanie typu Zamknij/Otwórz.
• Beznarzędziowy, zatrzaskowy montaż ułatwiający instalację.
• Możliwość regulacji maksymalnego natężenia przepływu.
• Funkcja bezpieczeństwa: siłownik jest normalnie zamknięty (NZ) przy braku zasilania.

Niezawodna funkcja bezpieczeństwa

Podczas normalnej pracy siłownik nie tylko ustawia zawór w wymaganej pozycji, ale również ładuje wbudowane kondensatory. W momencie przerwy w dostawie prądu, zgromadzona w nich energia jest wykorzystywana do ustawienia zaworu w pozycji bezpiecznej (zamkniętej). Proces ten rozpoczyna się z fabrycznie ustawionym opóźnieniem wynoszącym 1 sekundę.

Przed pierwszym uruchomieniem oraz po dłuższych przerwach w zasilaniu, kondensatory wymagają naładowania, aby funkcja bezpieczeństwa była w pełni aktywna. Siłownik dostarczany jest z rozładowanymi kondensatorami i wymaga wstępnego ładowania przez około 25 sekund.

Prosty montaż i elastyczna regulacja

Montaż siłownika odbywa się w prosty sposób, bez potrzeby używania narzędzi, dzięki systemowi zatrzaskowemu. Urządzenie można zamocować na zaworze, po prostu dociskając je ręką. Pozycję montażową można zmieniać skokowo co 180 stopni, co zapewnia elastyczność instalacji.

Kąt obrotu siłownika można precyzyjnie regulować za pomocą specjalnego zacisku. Umożliwia to zmianę ustawienia co 2,5°, co pozwala na dokładne dostosowanie maksymalnego natężenia przepływu w zaworze.

Ręczne przestawienie zaworu jest możliwe po odblokowaniu zatrzasku mocującego i obróceniu osi zaworu trzymając za siłownik.

Wysoka niezawodność działania

Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
