CQKD24A

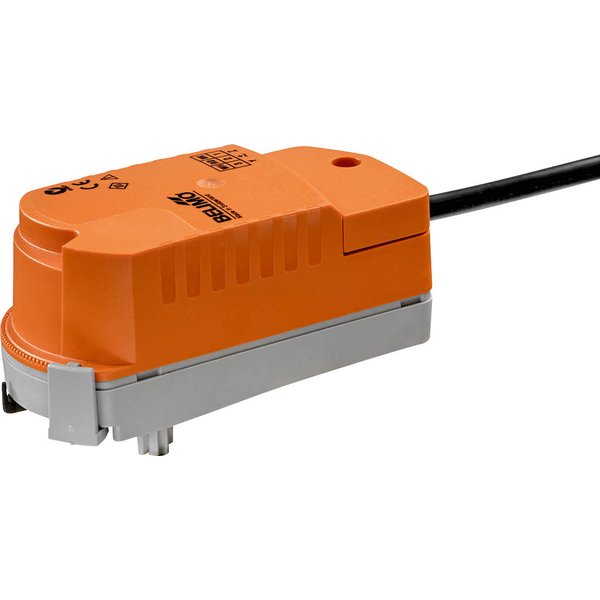

Siłownik obrotowy CQKD24A z funkcją bezpieczeństwa

Siłownik obrotowy przeznaczony do sterowania zaworami strefowymi. Wyposażony jest w funkcję bezpieczeństwa, która w przypadku zaniku zasilania ustawia zawór w pozycji normalnie zamkniętej.

Najważniejsze cechy produktu:

• Zasilanie napięciem AC/DC 24 V
• Proste sterowanie typu Zamknij/Otwórz
• Możliwość regulacji maksymalnego natężenia przepływu
• System zatrzaskowego mocowania na zaworze
• Funkcja bezpieczeństwa: normalnie zamknięty przy braku zasilania

Tryb pracy i funkcja bezpieczeństwa

W trakcie normalnej pracy siłownik steruje położeniem zaworu, jednocześnie ładując wbudowane kondensatory. W momencie przerwy w dostawie prądu, zgromadzona w nich energia jest wykorzystywana do ustawienia zaworu w zdefiniowanej pozycji bezpiecznej. Fabrycznie ustawiony czas podtrzymania zasilania wynosi 1 sekundę.

Ponieważ siłownik dostarczany jest z rozładowanymi kondensatorami, przed pierwszym uruchomieniem wymaga wstępnego ładowania przez około 25 sekund, aby zapewnić prawidłowe działanie funkcji bezpieczeństwa.

Montaż i obsługa

Instalacja siłownika na zaworze jest niezwykle prosta dzięki systemowi mocowania zatrzaskowego, który nie wymaga użycia narzędzi. Siłownik wystarczy docisnąć ręką do zaworu, a jego pozycję montażową można zmieniać skokowo co 180°.

Możliwe jest również ręczne przestawienie zaworu. W tym celu należy odblokować zatrzask mocujący i obrócić oś zaworu za pomocą trzymanego w dłoni siłownika.

Regulacja przepływu i niezawodność

Siłownik pozwala na precyzyjną nastawę maksymalnego natężenia przepływu poprzez regulację kąta obrotu. Odbywa się to poprzez zmianę położenia specjalnego zacisku ograniczającego, co umożliwia dostosowanie przepływu ze skokiem co 2,5 stopnia.

Urządzenie cechuje się wysoką niezawodnością działania. Posiada zabezpieczenie przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji krańcowej.

Instalacja elektryczna

Zalecane jest zasilanie urządzenia poprzez transformator bezpieczeństwa. Istnieje możliwość równoległego podłączenia kilku siłowników, jednak należy w takim przypadku zweryfikować dane eksploatacyjne. Podłączenie odbywa się za pomocą kabla o długości 1 m.

Kolory przewodów:

• 1: czarny
• 2: czerwony
