CQKD24A-SR

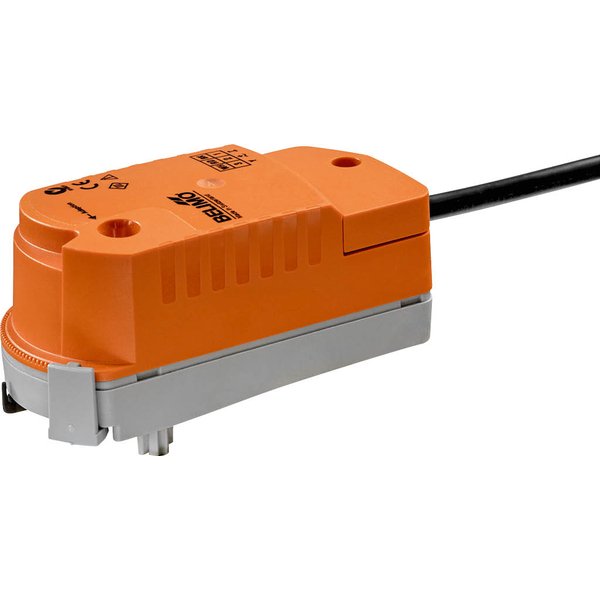

Siłownik obrotowy CQKD24A-SR z funkcją bezpieczeństwa

Siłownik obrotowy przeznaczony do efektywnego sterowania zaworami strefowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych. Dzięki wbudowanym kondensatorom, urządzenie gwarantuje powrót do pozycji bezpiecznej w przypadku zaniku zasilania.

Najważniejsze cechy produktu:

• Moment obrotowy silnika wynoszący 1 Nm.
• Zasilanie uniwersalnym napięciem AC/DC 24 V.
• Precyzyjne sterowanie za pomocą sygnału analogowego 2...10 V.
• Informacja zwrotna o pozycji w standardzie 2...10 V.
• Beznarzędziowy montaż dzięki mocowaniu zatrzaskowemu.
• Możliwość regulacji maksymalnego natężenia przepływu.
• Funkcja bezpieczeństwa: powrót do pozycji zamkniętej w przypadku zaniku zasilania.

Cechy i funkcje

Tryb pracy i funkcja bezpieczeństwa

Podczas normalnej pracy siłownik steruje zaworem zgodnie z sygnałem sterującym, jednocześnie ładując wbudowane kondensatory. Sygnał pomiarowy U informuje o aktualnym położeniu siłownika w zakresie 0-100% i może być używany jako sygnał sterujący dla innych urządzeń. W przypadku przerwy w zasilaniu, zgromadzona w kondensatorach energia jest wykorzystywana do ustawienia zaworu w pozycji bezpiecznej (zamkniętej).

Prosty i szybki montaż

Instalacja siłownika na zaworze odbywa się bez użycia narzędzi. Wystarczy docisnąć siłownik ręcznie, aby kołki montażowe wskoczyły w otwory kołnierza zaworu. Pozycję siłownika można dostosować, obracając go co 180°.

Regulacja przepływu i kąta obrotu

Siłownik umożliwia łatwą regulację maksymalnego natężenia przepływu poprzez zmianę położenia specjalnego zacisku. Pozwala to na ograniczenie kąta obrotu siłownika w krokach co 2,5°. Po każdej zmianie nastawy przepływu w siłownikach analogowych należy uruchomić adaptację.

Wysoka niezawodność i obsługa ręczna

Urządzenie jest zabezpieczone przed przeciążeniem, nie wymaga stosowania wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu pozycji końcowej. Możliwe jest ręczne przestawienie osi zaworu po odblokowaniu zatrzasku mocującego i odczepieniu siłownika.

Uwagi dotyczące zastosowania i bezpieczeństwa

• Urządzenie przeznaczone jest do użytku w stacjonarnych instalacjach HVAC.
• Montaż musi być przeprowadzony przez wykwalifikowany personel zgodnie z obowiązującymi normami.
• Siłownik zawiera komponenty elektryczne i elektroniczne, dlatego po zużyciu należy go utylizować zgodnie z lokalnymi przepisami dotyczącymi odpadów tego typu.
• Otwieranie urządzenia jest dozwolone wyłącznie przez producenta.

Instalacja elektryczna

Zaleca się zasilanie siłownika poprzez transformator bezpieczeństwa. Możliwe jest równoległe podłączenie kilku siłowników, jednak należy w takim przypadku sprawdzić dane eksploatacyjne. Do podłączenia służy kabel o długości 1 metra (4x 0.34 mm²).
