KR230
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

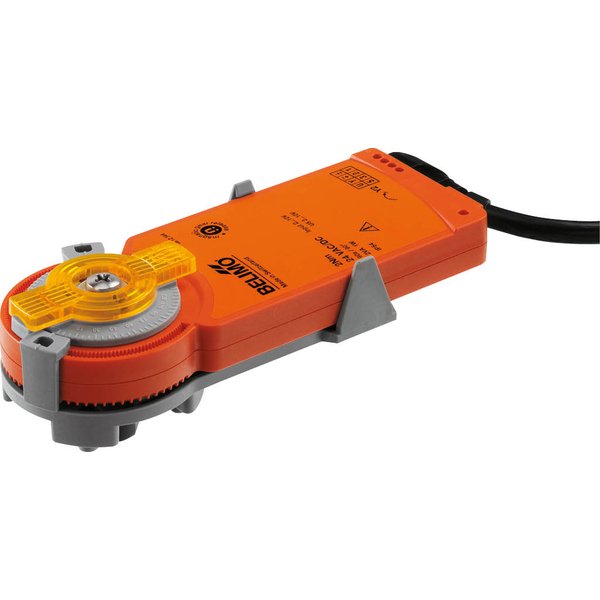

Siłownik obrotowy KR230 do zaworów kulowych
Siłownik obrotowy KR230 został zaprojektowany do sterowania zaworami kulowymi w instalacjach. Umożliwia sterowanie w trybie Zamknij/Otwórz oraz 3-punktowym, co zapewnia wszechstronność zastosowań.
Najważniejsze cechy produktu:
- Moment obrotowy silnika: 2 Nm
- Zasilanie: Napięcie znamionowe AC 100...240 V
- Rodzaj sterowania: Zamknij/Otwórz oraz 3-punktowe
- Regulacja przepływu: Możliwość mechanicznego ograniczenia kąta obrotu w celu nastawy Kvs
Charakterystyka i funkcjonalność
Prosty montaż bezpośredni: Instalacja siłownika na zaworze kulowym jest szybka i wymaga użycia tylko jednej śruby. Położenie montażowe można elastycznie dostosować, obracając urządzenie w krokach co 90°.
Ręczne przestawianie: Siłownik wyposażono w funkcję ręcznego sterowania. Po przyłożeniu magnesu (dołączonego do zestawu) w oznaczone na obudowie miejsce, przekładnia zostaje wysprzęglona, co pozwala na swobodną zmianę położenia zaworu.
Regulowany kąt obrotu: Urządzenie pozwala na precyzyjne dostosowanie przepływu przez ograniczenie kąta obrotu. Regulacja jest możliwa w zakresie od 25% do 100% wartości Kvs, z krokiem co 2,5 stopnia.
Wysoka niezawodność działania: Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje bezpieczną i bezobsługową pracę.
Zastosowanie i instalacja
Urządzenie jest przeznaczone do pracy w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Posiada stopień ochrony obudowy IP54. W celu zwiększenia elastyczności systemu, możliwe jest równoległe podłączenie kilku siłowników.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 1.5 W |
| Pobór mocy w stanie spoczynku: | 1W |
| Moc znamionowa: | 3 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 3x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Ręczne przestawianie: | przy użyciu magnesu |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Nastawa przepływu: | Ograniczenie kąta obrotu od 90° (A – AB = 100%) z krokiem 2,5° (skala: 25…100% Kvs) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Klasa ochronności UL: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
