KR24-SR
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Analogowe |
| Czas ruchu: | 50...79 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

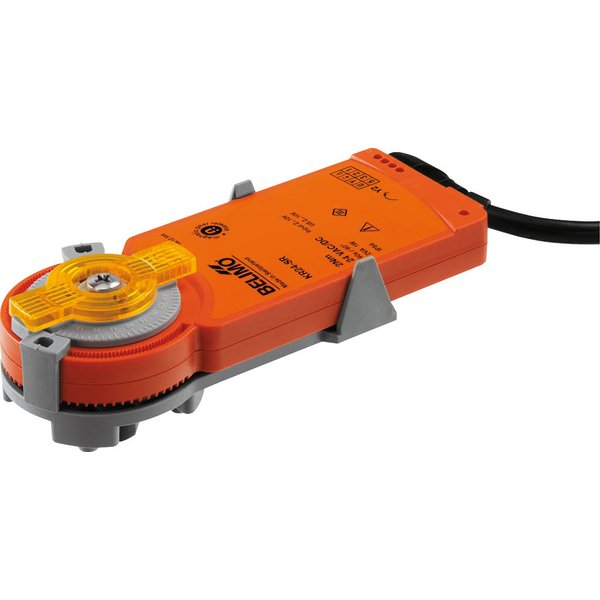

Analogowy siłownik obrotowy do zaworów kulowych KR24-SR
Siłownik obrotowy KR24-SR to urządzenie przeznaczone do sterowania zaworami kulowymi w stacjonarnych systemach HVAC (ogrzewanie, wentylacja, klimatyzacja). Zapewnia precyzyjną kontrolę dzięki sterowaniu analogowemu i jest zasilany bezpiecznym napięciem AC/DC 24 V.
Kluczowe cechy:
- Moment obrotowy: 2 Nm
- Zasilanie: Uniwersalne napięcie AC/DC 24 V
- Sterowanie: Analogowe za pomocą sygnału 2...10 V
- Sygnał zwrotny: Informacja o pozycji w zakresie 2...10 V
- Regulacja przepływu: Możliwość ograniczenia kąta obrotu dla nastawy Kvs
Precyzyjna kontrola i wszechstronność
Siłownik jest kontrolowany za pomocą standardowego sygnału DC 2...10 V, co pozwala na dokładne ustawienie zaworu w wymaganej pozycji. Dodatkowo, urządzenie generuje sygnał zwrotny (2...10 V), który informuje o aktualnym położeniu zaworu i może być wykorzystany do sterowania kolejnymi siłownikami w instalacji.
Prosty i elastyczny montaż
Montaż urządzenia bezpośrednio na zaworze kulowym jest niezwykle prosty i wymaga dokręcenia tylko jednej śruby. Położenie siłownika względem zaworu można dowolnie regulować w krokach co 90°, co zapewnia dużą elastyczność podczas instalacji.
Możliwość ręcznego sterowania
W sytuacjach awaryjnych lub podczas prac serwisowych możliwe jest ręczne przestawienie siłownika. Odbywa się to poprzez wysprzęglenie przekładni za pomocą specjalnego magnesu (dołączonego do zestawu), który należy przyłożyć w oznaczonym miejscu na obudowie.
Regulowany kąt obrotu i nastawa przepływu
Siłownik pozwala na precyzyjne dostosowanie maksymalnego przepływu poprzez ograniczenie kąta obrotu. Regulacja jest możliwa w zakresie od 25% do 100% wartości Kvs, z dokładnością do 2,5° na krok.
Wysoka niezawodność i bezpieczeństwo pracy
Urządzenie zostało zaprojektowane z myślą o długotrwałej i bezawaryjnej pracy. Posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych, ponieważ zatrzymuje się automatycznie po osiągnięciu pozycji końcowej. Siłownik jest bezobsługowy.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 1 W |
| Pobór mocy w stanie spoczynku: | 0.5 W |
| Moc znamionowa: | 2 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 2 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 1 mA |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przy użyciu magnesu |
| Czas ruchu - silnik: | 75 s / 90° |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Nastawa przepływu: | Ograniczenie kąta obrotu od 90° (A – AB = 100%) z krokiem 2,5° (skala: 25…100% Kvs) |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2006/95/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.24 kg |
