LR24A-KNX
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Z interfejsem komunikacyjnym |
| Czas ruchu: | regulowane |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

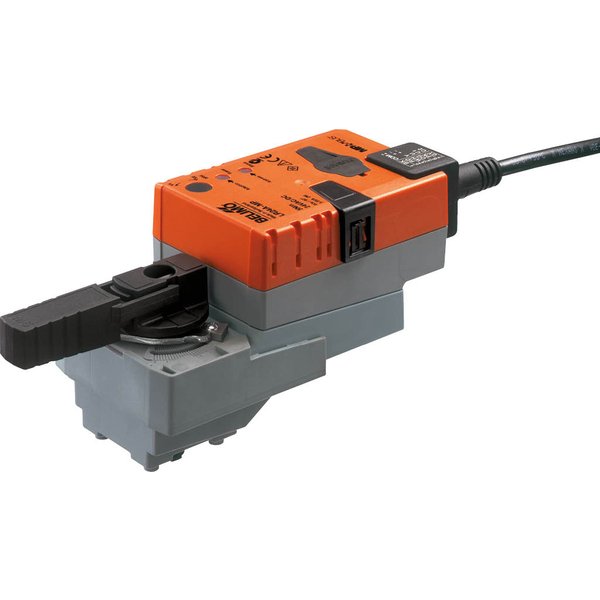

Siłownik obrotowy LR24A-KNX z interfejsem komunikacyjnym
Model LR24A-KNX to zaawansowany siłownik obrotowy, zaprojektowany do precyzyjnego sterowania zaworami kulowymi. Dzięki zintegrowanemu interfejsowi komunikacyjnemu, urządzenie pozwala na pełną integrację z nowoczesnymi systemami automatyki budynkowej w standardzie KNX.
Kluczowe cechy i funkcjonalności
- Moment obrotowy 5 Nm: Gwarantuje niezawodną pracę i skuteczne sterowanie zaworami.
- Zasilanie 24 V AC/DC: Uniwersalne napięcie znamionowe ułatwia integrację w różnorodnych instalacjach.
- Natywna komunikacja KNX: Pełna integracja z systemami automatyki budynkowej w standardzie KNX (tryb S), umożliwiająca zaawansowane sterowanie i diagnostykę.
- Przetwarzanie sygnałów z czujników: Możliwość bezpośredniego podłączenia czujników pasywnych, aktywnych lub styków. Sygnały są cyfrowo przetwarzane i udostępniane w sieci KNX, co eliminuje potrzebę stosowania dodatkowych modułów.
- Monitorowanie kondensacji: Aktywna ochrona instalacji chłodniczych przed skutkami kondensacji pary wodnej, z automatyczną reakcją siłownika w celu zapobiegania uszkodzeniom.
Zastosowanie i elastyczność
Siłownik LR24A-KNX został specjalnie przystosowany do obsługi zaworów 6-drogowych w instalacjach 4-rurowych. Umożliwia precyzyjne sterowanie dwoma oddzielnymi sekwencjami dla ogrzewania i chłodzenia przy użyciu jednego siłownika, co upraszcza instalację i obniża koszty.
Urządzenie jest w pełni konfigurowalne. Chociaż ustawienia fabryczne są odpowiednie dla większości standardowych zastosowań, parametry pracy siłownika można precyzyjnie dostosować do specyficznych wymagań systemu za pomocą oprogramowania serwisowego, takiego jak Belimo Assistant 2 lub standardowych narzędzi ETS.
Montaż i obsługa
Prosty montaż
Montaż siłownika odbywa się bezpośrednio na zaworze kulowym za pomocą jednej centralnej śruby. Położenie urządzenia można łatwo regulować w krokach co 90 stopni, a wbudowane narzędzie montażowe ułatwia cały proces.
Przestawianie ręczne
Siłownik wyposażony jest w przycisk umożliwiający ręczne przestawienie zaworu. Po jego naciśnięciu przekładnia zostaje wysprzęglona, co pozwala na swobodną zmianę pozycji. Możliwe jest także zablokowanie przycisku w pozycji wciśniętej.
Wysoka niezawodność
Siłownik jest zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczne dopasowanie
Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza proces adaptacji, rozpoznając mechaniczny zakres pracy zaworu. Funkcję tę można również uruchomić ręcznie za pomocą dedykowanego przycisku, co zapewnia idealne dopasowanie i precyzyjne pozycjonowanie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 6x 0.75 mm² |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | KNX (tryb S) |
| Liczba węzłów: | maks. 64 na segment linii, ograniczenie liczby węzłów z kablem połączeniowym w przypadku krótkich linii |
| Kanał komunikacji: | KNX TP |
| Tryb konfiguracji: | Tryb S |
| Current consumption of KNX-Bus: | maks. 5 mA |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Przestawianie, sterowane poprzez Modbus: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100%, MIN = 0%...(MAX – 33%), ZS = MIN...MAX |
| Konfiguracja: | przy użyciu Belimo Assistant 2, Możliwość szybkiego adresowania 1...16 za pomocą przycisku |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | 0...50°C [32...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.52 kg |
