LR24A-MOD-J6

Siłownik obrotowy, 5 Nm, AC/DC 24 V, BACnet MS/TP, Modbus RTU, 90 s (35...150 s), IP40, Gniazdo wtykowe RJ12

Kod produktu: LR24A-MOD-J6

Rodzaj ruchu:	Obrotowe
Funkcja bezpieczeństwa:	Bez funkcji bezpieczeństwa
Napięcie AC/DC:	24 V
Rodzaj sterowania:	Z interfejsem komunikacyjnym
Czas ruchu:	regulowane
Połączenie elektryczne:	Gniazdo wtykowe RJ12
Kategoria ochronna:	IP40

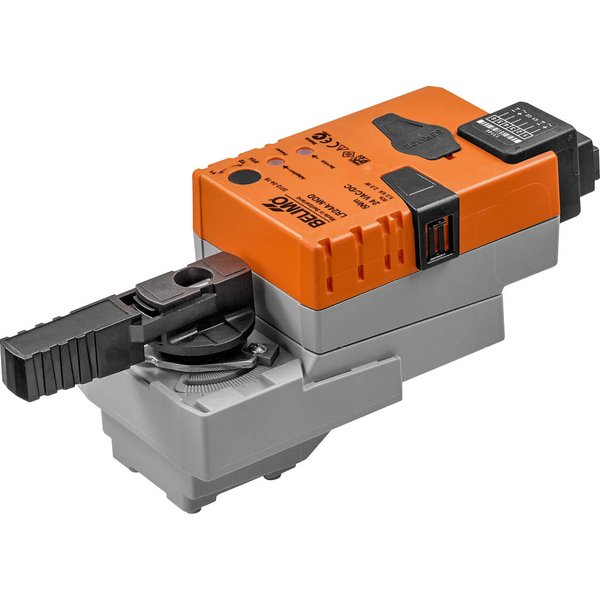

Siłownik obrotowy LR24A-MOD-J6 do zaworów kulowych

Model LR24A-MOD-J6 to nowoczesny siłownik obrotowy, zaprojektowany do precyzyjnego sterowania zaworami kulowymi w stacjonarnych systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Urządzenie zasilane jest napięciem AC/DC 24 V i generuje moment obrotowy silnika na poziomie 5 Nm, zapewniając niezawodną pracę. Czas obrotu o 90° wynosi standardowo 90 sekund, z możliwością regulacji w zakresie od 35 do 150 sekund.

Zintegrowany interfejs komunikacyjny

Siłownik wyposażony jest we wbudowany interfejs, który umożliwia komunikację z systemami automatyki budynkowej za pośrednictwem protokołów BACnet MS/TP oraz Modbus RTU (ustawienie fabryczne). Dzięki temu siłownik może odbierać cyfrowe sygnały nastawcze i przesyłać zwrotne informacje o swoim aktualnym statusie, co pozwala na pełną integrację i kontrolę w ramach inteligentnego budynku.

Kluczowe cechy produktu

Łatwy i szybki montaż: Siłownik montowany jest bezpośrednio na zaworze kulowym przy użyciu jednej, centralnej śruby. Położenie montażowe można swobodnie dostosowywać co 90 stopni, a niezbędne narzędzie jest zintegrowane ze wskaźnikiem położenia.
Wysoka niezawodność działania: Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem i nie wymaga stosowania zewnętrznych wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika.
Możliwość ręcznego przestawiania: Wciśnięcie dedykowanego przycisku powoduje wysprzęglenie przekładni, co umożliwia ręczną zmianę położenia zaworu. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
Regulowany kąt obrotu: Zakres pracy siłownika można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na idealne dopasowanie do wymagań instalacji.
Automatyczne dopasowanie: Przy pierwszym uruchomieniu siłownik automatycznie przeprowadza adaptację, dostosowując swój zakres ruchu do mechanicznych położeń krańcowych zaworu. Funkcję tę można również uruchomić ręcznie.
Elastyczna konfiguracja: Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy można modyfikować przy użyciu aplikacji Belimo Assistant 2.

Dane elektryczne
Napięcie znamionowe:	AC/DC 24 V
Częstotliwość napięcia znamionowego:	50/60 Hz
Zakres roboczy:	AC 19.2...28.8 V / DC 21.6...28.8 V
Pobór mocy - praca:	2.5 W
Pobór mocy w stanie spoczynku:	1.3 W
Moc znamionowa:	5 VA
Przyłącze zasilania / sterowania:	Gniazdo wtykowe RJ12
Komunikacja po szynie danych
Sterowanie oraz interfejs komunikacyjny:	BACnet MS/TP Modbus RTU (ustawienie fabryczne)
Liczba węzłów:	BACnet / Modbus patrz opis interfejsu
Dane funkcjonalne
Moment obrotowy - silnik:	5 Nm
Ręczne przestawianie:	przyciskiem, z możliwością blokady
Czas ruchu - silnik:	90 s / 90°
Regulowany czas ruchu:	35...150 s
Poziom mocy akustycznej – silnik:	35 dB(A)
Dopasowanie zakresu położeń:	ręcznie (automatycznie po pierwszym uruchomieniu)
Różne dopasowania zakresu położeń:	Brak działania Dopasowanie po włączeniu Dopasowanie po naciśnięciu przycisku przestawiania ręcznego
Przestawianie, sterowane poprzez Modbus:	MAX (maximum position) = 100% MIN (minimum position) = 0% ZS (intermediate position) = 50%
Regulowane sterowanie ręczne:	MAX = (MIN + 33%)...100% MIN = 0%...(MAX – 33%) ZS = MIN...MAX
Wskaźnik położenia:	Mechaniczny, podłączany
Dane dotyczące bezpieczeństwa
Klasa ochronności IEC/EN:	III, Napięcie bezpieczne - niskie (SELV)
Źródło zasilania UL:	Class 2 Supply
Kategoria ochronna obudowy IEC/EN:	IP40 IP54 when using protective cap or protective grommet for RJ12 socket
Stopień ochrony NEMA/UL:	NEMA 1
Obudowa:	UL Enclosure Type 1
Kompatybilność elektromagnetyczna:	Oznakowanie CE zgodnie z 2014/30/WE
Certyfikat IEC/EN:	IEC/EN 60730-1 oraz IEC/EN 60730-2-14
UL Approval:	cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1 Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL
Rodzaj czynności:	Type 1
Odporność na impulsy napięciowe - zasilanie / sterowanie:	0.8 kV
Stopień zanieczyszczenia:	3
Wilgotność otoczenia:	Maks. 95% wilgotność wzgl., brak kondesacji
Temperatura otoczenia:	-30...50°C [-22...122°F]
Temperatura przechowywania:	-40...80°C [-40...176°F]
Kategoria dokumentu:	bezobsługowy
Masa
Masa:	0.42 kg
