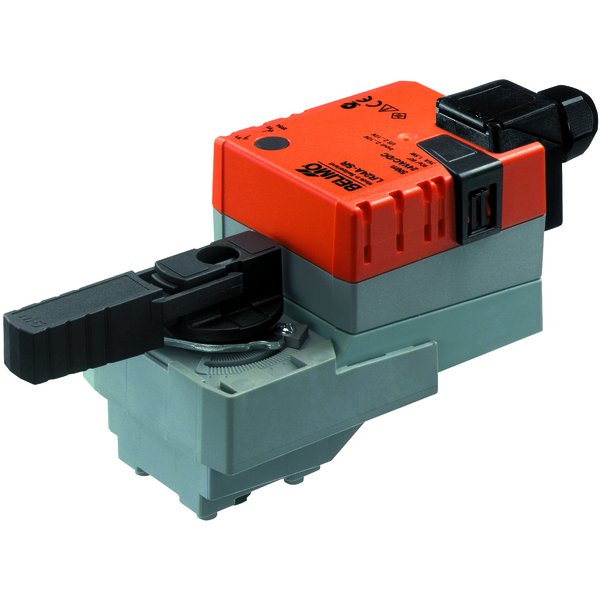

LR24A-MP-TP
Siłownik obrotowy, 5 Nm, AC/DC 24 V, MP-Bus, 2...10 V, 90 s (35...150 s), IP54, Zaciski
Kod produktu: LR24A-MP-TP
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Bez funkcji bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | 80...99 s |
| Połączenie elektryczne: | Zaciski |
| Kategoria ochronna: | IP54 |
Siłownik obrotowy z interfejsem komunikacyjnym do zaworów kulowych
Siłownik obrotowy LR24A-MP-TP to nowoczesne urządzenie przeznaczone do sterowania zaworami kulowymi w instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Charakteryzuje się momentem obrotowym silnika na poziomie 5 Nm i jest zasilany bezpiecznym napięciem AC/DC 24 V. Urządzenie oferuje elastyczne sterowanie analogowe (sygnałem 2...10 V) oraz cyfrowe za pośrednictwem magistrali Belimo MP-Bus, co pozwala na zaawansowaną integrację z systemami automatyki budynkowej.
Główne cechy i zalety produktu
- Elastyczne tryby pracy: Siłownik może być sterowany w sposób konwencjonalny za pomocą standardowego sygnału nastawczego lub cyfrowo poprzez szynę MP-Bus, odbierając sygnały z regulatora nadrzędnego.
- Integracja z czujnikami: Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku) i działa jako przetwornik analogowo-cyfrowy, przesyłając odczyty do systemu sterowania przez MP-Bus.
- Możliwość konfiguracji: Choć ustawienia fabryczne są zoptymalizowane pod kątem większości zastosowań, indywidualne parametry można łatwo modyfikować za pomocą aplikacji Belimo Assistant 2.
- Prosty montaż: Montaż odbywa się bezpośrednio na zaworze kulowym przy użyciu jednej centralnej śruby. Wskaźnik położenia posiada zintegrowane narzędzie montażowe, a pozycję siłownika można zmieniać skokowo co 90°.
- Obsługa ręczna: Wbudowany przycisk pozwala na wysprzęglenie przekładni i ręczne ustawienie pozycji zaworu. Przycisk można zablokować w pozycji wciśniętej, aby ułatwić prace serwisowe.
- Regulowany kąt obrotu: Kąt obrotu można precyzyjnie dostosować za pomocą mechanicznych ograniczników, co pozwala na dopasowanie pracy siłownika do wymagań instalacji.
- Wysoka niezawodność i bezpieczeństwo: Siłownik jest zabezpieczony przed przeciążeniem, nie wymaga wyłączników krańcowych i zatrzymuje się automatycznie po osiągnięciu ogranicznika.
- Automatyczna adaptacja: Po pierwszym podłączeniu zasilania siłownik samoczynnie dostosowuje swój zakres ruchu do mechanicznych położeń krańcowych zaworu. Proces adaptacji można również uruchomić ręcznie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 2.5 W |
| Pobór mocy w stanie spoczynku: | 1.3 W |
| Moc znamionowa: | 5 VA |
| Przyłącze zasilania / sterowania: | Zaciski 4 mm² (kabel ø4...10 mm, 4-żyłowy) |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 5 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y – Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y – Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U – Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U – Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Ręczne przestawianie: | przyciskiem, z możliwością blokady |
| Czas ruchu - silnik: | 90 s / 90° |
| Regulowany czas ruchu: | 35...150 s |
| Poziom mocy akustycznej – silnik: | 35 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po naciśnięciu przycisku przestawiania ręcznego |
| Sterowanie ręczne – MAX (maximum position): | 100% |
| Sterowanie ręczne – MIN (minimum position): | 0% |
| Sterowanie ręczne – ZS (intermediate position, AC only): | 50% |
| Regulowane sterowanie ręczne – MAX: | (MIN + 33%)...100% |
| Regulowane sterowanie ręczne – MIN: | 0%...(MAX – 33%) |
| Regulowane sterowanie ręczne – ZS: | MIN...MAX |
| Wskaźnik położenia: | Mechaniczny, podłączany |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Źródło zasilania UL: | Class 2 Supply |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Stopień ochrony NEMA/UL: | NEMA 2 |
| Obudowa: | UL Enclosure Type 2 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| UL Approval: | cULus wg UL60730-1A, UL 60730-2-14 oraz CAN/CSA E60730-1, Oznaczenie UL na siłowniku zależy od miejsca produkcji, urządzenie w każdym przypadku jest zgodne ze standardem UL |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 0.43 kg |
