LRF230-O
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 230 V |
| Rodzaj sterowania: | Zamknij/Otwórz |
| Czas ruchu: | 50...79 s |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

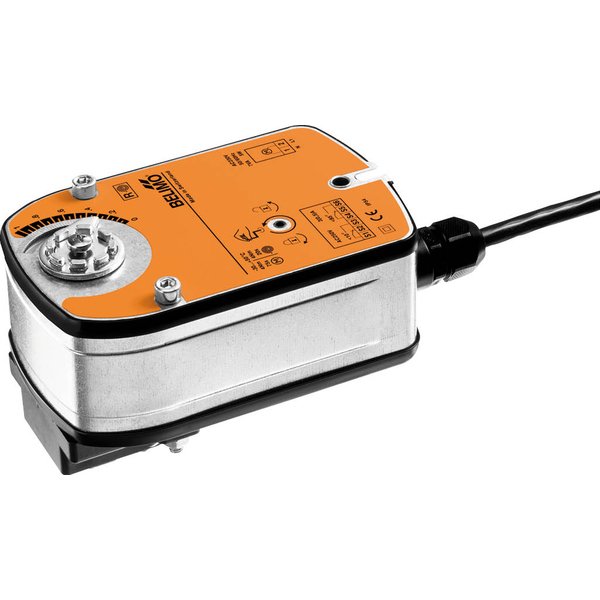

Siłownik obrotowy LRF230-O z funkcją bezpieczeństwa
Siłownik obrotowy przeznaczony do montażu na zaworach kulowych, wykorzystywany w stacjonarnych instalacjach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC). Model ten został wyposażony w funkcję bezpieczeństwa, która zapewnia powrót do pozycji wyjściowej w przypadku zaniku zasilania.
- Moment obrotowy silnika: 4 Nm
- Zasilanie: AC 100...240 V
- Typ sterowania: Otwórz/Zamknij
- Funkcja bezpieczeństwa: Normalnie otwarty (NO)
Kluczowe cechy i zalety produktu
Tryb pracy i funkcja bezpieczeństwa
W trakcie normalnej pracy siłownik steruje położeniem zaworu, jednocześnie napinając wbudowaną sprężynę powrotną. W momencie utraty napięcia zasilającego, zgromadzona energia w sprężynie automatycznie przestawia zawór do zdefiniowanej pozycji bezpiecznej.
Łatwy i szybki montaż
Montaż urządzenia odbywa się bezpośrednio na zaworze kulowym przy pomocy tylko jednej śruby. Położenie montażowe siłownika można swobodnie regulować, obracając je w krokach co 90 stopni, co ułatwia instalację w trudno dostępnych miejscach.
Możliwość ręcznego przestawiania
Siłownik wyposażony jest w korbę, która umożliwia ręczną zmianę położenia zaworu i jego zablokowanie w dowolnej pozycji. Zwolnienie blokady następuje ręcznie lub automatycznie po przywróceniu zasilania.
Wysoka niezawodność działania
Urządzenie posiada wbudowane zabezpieczenie przed przeciążeniem, dzięki czemu nie wymaga stosowania wyłączników krańcowych. Siłownik zatrzymuje się samoczynnie po osiągnięciu położenia krańcowego, co gwarantuje długą i bezawaryjną pracę.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC 100...240 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 85...265 V |
| Pobór mocy - praca: | 3.5 W |
| Pobór mocy w stanie spoczynku: | 2 W |
| Moc znamionowa: | 6.5 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 2x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 4 Nm |
| Kierunek ruchu - funkcja bezpieczeństwa: | NO, przy braku zasilania zawór otwarty (A–AB = 100%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A–AB = 0%) |
| Ręczne przestawianie: | przy użyciu korby, z możliwością ustawienia w dowolnym położeniu |
| Czas ruchu - silnik: | 75 s / 90° |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 50 dB(A) |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | II, Wzmocniona izolacja |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Dyrektywa dotycząca urządzeń niskonapięciowych: | Oznakowanie CE zgodnie z 2014/35/UE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 2.5 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.6 kg |
