LRF24-MP
| Rodzaj ruchu: | Obrotowe |
| Funkcja bezpieczeństwa: | Funkcja bezpieczeństwa |
| Napięcie AC/DC: | 24 V |
| Rodzaj sterowania: | Hybrydowe (z komunikacją/analogowe) |
| Czas ruchu: | regulowane |
| Czas ruchu (funkcja bezpieczeństwa): | <20 s |
| Połączenie elektryczne: | Kabel |
| Kategoria ochronna: | IP54 |

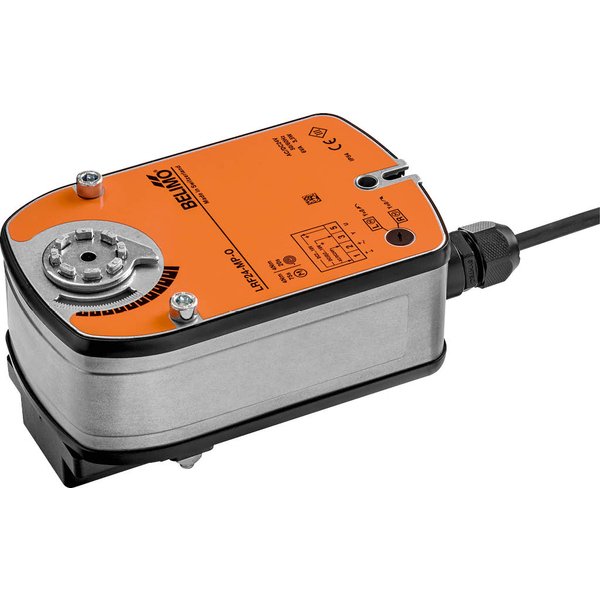

Siłownik obrotowy LRF24-MP do zaworów kulowych
Model LRF24-MP to zaawansowany siłownik obrotowy przeznaczony do sterowania zaworami kulowymi. Urządzenie zostało wyposażone w funkcję bezpieczeństwa oraz nowoczesny interfejs komunikacyjny, co czyni je wszechstronnym rozwiązaniem dla systemów automatyki budynkowej.
Najważniejsze cechy
- Moment obrotowy generowany przez silnik wynosi 4 Nm.
- Urządzenie zasilane jest napięciem znamionowym AC/DC 24 V.
- Sterowanie odbywa się w sposób analogowy za pomocą zmiennego sygnału 2...10 V.
- Siłownik dostarcza zmienny sygnał sprzężenia zwrotnego w zakresie 2...10 V.
- Zintegrowany interfejs komunikacyjny pozwala na pracę w systemie magistrali Belimo MP-Bus.
- Możliwość przetwarzania sygnałów z podłączonych zewnętrznych czujników.
- Wbudowana funkcja bezpieczeństwa zapewnia zamknięcie zaworu w przypadku zaniku zasilania (pozycja normalnie zamknięta).
Tryby pracy
Siłownik może pracować w dwóch trybach. W trybie konwencjonalnym jest sterowany standardowym sygnałem DC 0...10 V. Podczas pracy napina sprężynę powrotną, która w razie przerwy w zasilaniu automatycznie ustawia zawór w pozycji bezpiecznej. W trybie pracy z szyną MP-Bus, siłownik odbiera cyfrowe sygnały nastawcze z nadrzędnego regulatora, a zacisk "U" pełni funkcję interfejsu komunikacyjnego.
Zaawansowane funkcje
Obsługa sygnałów z czujników
Urządzenie umożliwia bezpośrednie podłączenie czujnika (pasywnego, aktywnego lub zestyku). Dzięki temu siłownik działa jako przetwornik analogowo-cyfrowy, przesyłając dane z czujnika poprzez magistralę MP-Bus do systemu nadrzędnego.
Możliwość konfiguracji
Chociaż ustawienia fabryczne są zoptymalizowane pod kątem typowych zastosowań, poszczególne parametry pracy siłownika można łatwo modyfikować przy użyciu dedykowanej aplikacji Belimo Assistant 2.
Prosty montaż bezpośredni
Montaż siłownika na zaworze kulowym jest niezwykle prosty i odbywa się za pomocą jednej śruby. Położenie montażowe można regulować w krokach co 90 stopni, co ułatwia instalację w ograniczonej przestrzeni.
Wysoka niezawodność działania
Siłownik jest w pełni zabezpieczony przed przeciążeniem i nie wymaga stosowania wyłączników krańcowych. Zatrzymuje się automatycznie po osiągnięciu mechanicznego ogranicznika, co gwarantuje długą i bezawaryjną pracę.
Automatyczne dopasowanie
Przy pierwszym uruchomieniu siłownik automatycznie aktywuje funkcję adaptacji, aby dostosować swój zakres roboczy i sygnał zwrotny do mechanicznego zakresu położeń zaworu. Proces ten można również uruchomić ręcznie w dowolnym momencie.
| Dane elektryczne | |
|---|---|
| Napięcie znamionowe: | AC/DC 24 V |
| Częstotliwość napięcia znamionowego: | 50/60 Hz |
| Zakres roboczy: | AC 19.2...28.8 V / DC 21.6...28.8 V |
| Pobór mocy - praca: | 6W |
| Pobór mocy w stanie spoczynku: | 2.5 W |
| Moc znamionowa: | 10 VA |
| Przyłącze zasilania / sterowania: | Kabel 1 m, 4x 0.75 mm² |
| Praca równoległa: | Tak (sprawdzić dane eksploatacyjne) |
| Komunikacja po szynie danych | |
| Sterowanie oraz interfejs komunikacyjny: | MP-Bus |
| Liczba węzłów: | MP-Bus maks. 8 |
| Dane funkcjonalne | |
| Moment obrotowy - silnik: | 4 Nm |
| Moment obrotowy - funkcja bezpieczeństwa: | 4 Nm |
| Zakres roboczy Y: | 2...10 V |
| Impedancja wejściowa: | 100 kΩ |
| Regulowany zakres roboczy Y - Punkt początkowy: | 0.5...30 V |
| Regulowany zakres roboczy Y - Punkt końcowy: | 2.5...32 V |
| Opcjonalne tryby pracy: | Zamknij/Otwórz, 3--punktowy (tylko zasilanie AC), analogowe (DC 0...32 V) |
| Sygnał sprzężenia zwrotnego U: | 2...10 V |
| Uwaga dotycząca napięcia pomiarowego U: | Maks. 0,5 mA |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt początkowy: | 0.5...8 V |
| Regulowany sygnał sprzężenia zwrotnego U - Punkt końcowy: | 2.5...10 V |
| Tolerancja pozycjonowania: | ±5% |
| Kierunek ruchu - silnik: | Y = 0 (0 V = A–AB = 0%) |
| Kierunek ruchu - funkcja bezpieczeństwa: | NZ, przy braku zasilania zawór zamknięty (A–AB = 0%) |
| Uwaga dotycząca kierunku ruchu: | dla zaworów z otworem w kształcie litery „L” (A–AB = 100%) |
| Ręczne przestawianie: | Nie |
| Czas ruchu - silnik: | 75 s / 90° |
| Regulowany czas ruchu: | 75...300 s |
| Czas ruchu – funkcja bezpieczeństwa: | <20 s @ -20...50°C, <60 s @ -30°C |
| Poziom mocy akustycznej – silnik: | 45 dB(A) |
| Dopasowanie zakresu położeń: | ręcznie (automatycznie po pierwszym uruchomieniu) |
| Różne dopasowania zakresu położeń: | Brak działania, Dopasowanie po włączeniu, Dopasowanie po użyciu przełącznika obrotowego |
| Sterowanie ręczne: | MAX (maximum position) = 100%, MIN (minimum position) = 0%, ZS (intermediate position, AC only) = 50% |
| Regulowane sterowanie ręczne: | MAX = (MIN + 33%)...100%, MIN = 0%...(MAX – 33%), ZS = MIN...MAX |
| Wskaźnik położenia: | Mechaniczny |
| Trwałość: | Min. 60'000 pozycji bezpiecznych |
| Dane dotyczące bezpieczeństwa | |
| Klasa ochronności IEC/EN: | III, Napięcie bezpieczne - niskie (SELV) |
| Kategoria ochronna obudowy IEC/EN: | IP54 |
| Kompatybilność elektromagnetyczna: | Oznakowanie CE zgodnie z 2014/30/WE |
| Certyfikat IEC/EN: | IEC/EN 60730-1 oraz IEC/EN 60730-2-14 |
| Rodzaj czynności: | Type 1 |
| Odporność na impulsy napięciowe - zasilanie / sterowanie: | 0.8 kV |
| Stopień zanieczyszczenia: | 3 |
| Wilgotność otoczenia: | Maks. 95% wilgotność wzgl., brak kondesacji |
| Temperatura otoczenia: | -30...50°C [-22...122°F] |
| Temperatura przechowywania: | -40...80°C [-40...176°F] |
| Kategoria dokumentu: | bezobsługowy |
| Masa | |
| Masa: | 1.5 kg |
